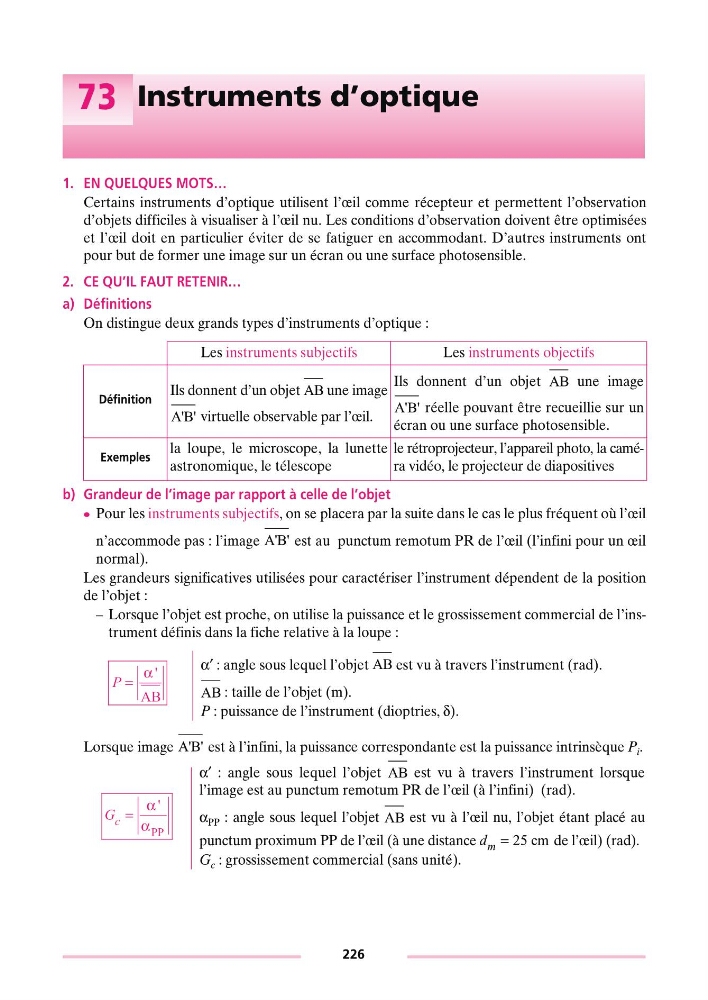

73 Instruments d’optique
1. EN QUELQUES MOTS…
Certains instruments d’optique utilisent l’œil comme récepteur et permettent l’observation
d’objets difficiles à visualiser à l’œil nu. Les conditions d’observation doivent être optimisées
et l’œil doit en particulier éviter de se fatiguer en accommodant. D’autres instruments ont
pour but de former une image sur un écran ou une surface photosensible.
2. CE QU’IL FAUT RETENIR…
a) Définitions
On distingue deux grands types d’instruments d’optique :
b) Grandeur de l’image par rapport à celle de l’objet
c Pour les instruments subjectifs, on se placera par la suite dans le cas le plus fréquent où l’œil
n’accommode pas : l’image
est au punctum remotum PR de l’œil (l’infini pour un œil
normal).
Les grandeurs significatives utilisées pour caractériser l’instrument dépendent de la position
de l’objet :
–L orsque l’objet est proche, on utilise la puissance et le grossissement commercial de l’instrument définis dans la fiche relative à la loupe :
Lorsque image
est à l’infini, la puissance correspondante est la puissance intrinsèque P i .
Les instruments subjectifs
Les instruments objectifs
Définition
Ils donnent d’un objet
une image
virtuelle observable par l’œil.
Ils donnent d’un objet
u ne image
réelle pouvant être recueillie sur un
écran ou une surface photosensible.
Exemples
la loupe, le microscope, la lunette
astronomique, le télescope
le rétroprojecteur, l’appareil photo, la caméra vidéo, le projecteur de diapositives
α′ : angle sous lequel l’objet
est vu à travers l’instrument (rad).
: taille de l’objet (m).
P : puissance de l’instrument (dioptries, δ).
α′ : angle sous lequel l’objet
est vu à travers l’instrument lorsque
l’image est au punctum remotum PR de l’œil (à l’infini) (rad).
α PP : angle sous lequel l’objet
est vu à l’œil nu, l’objet étant placé au
punctum proximum PP de l’œil (à une distance
de l’œil) (rad).
G c : grossissement commercial (sans unité).
AB
A'B'
AB
A'B'
A'B'
P =
α '
AB
AB
AB
A'B'
G c =
α
α
'
PP
AB
AB
d m = 25 cm
226
