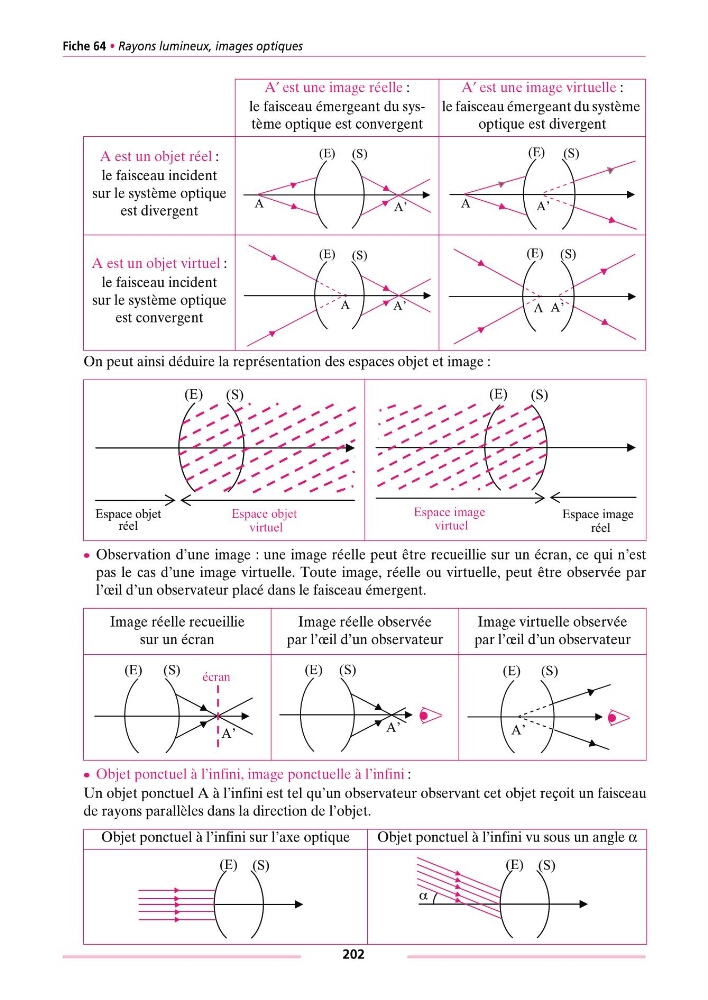

Fiche 64 • Rayons lumineux, images optiques
On peut ainsi déduire la représentation des espaces objet et image :
c Observation d’une image : une image réelle peut être recueillie sur un écran, ce qui n’est
pas le cas d’une image virtuelle. Toute image, réelle ou virtuelle, peut être observée par
l’œil d’un observateur placé dans le faisceau émergent.
c Objet ponctuel à l’infini, image ponctuelle à l’infini :
Un objet ponctuel A à l’infini est tel qu’un observateur observant cet objet reçoit un faisceau
de rayons parallèles dans la direction de l’objet.
A¢ est une image réelle :
le faisceau émergeant du système optique est convergent
A¢ est une image virtuelle :
le faisceau émergeant du système
optique est divergent
A est un objet réel :
le faisceau incident
sur le système optique
est divergent
A est un objet virtuel :
le faisceau incident
sur le système optique
est convergent
Image réelle recueillie
sur un écran
Image réelle observée
par l’œil d’un observateur
Image virtuelle observée
par l’œil d’un observateur
Objet ponctuel à l’infini sur l’axe optique
Objet ponctuel à l’infini vu sous un angle α
(S)
(E)
A’
A
(S)
(E)
A’
A
(S)
(E)
A
A’
(S)
(E)
A A’
Espace objet
réel
(S)
(E)
Espace objet
virtuel
(S)
(E)
Espace image
virtuel
Espace image
réel
(S)
(E)
A’
écran
(S)
(E)
A’
(S)
(E)
A’
(S)
(E)
α
(S)
(E)
