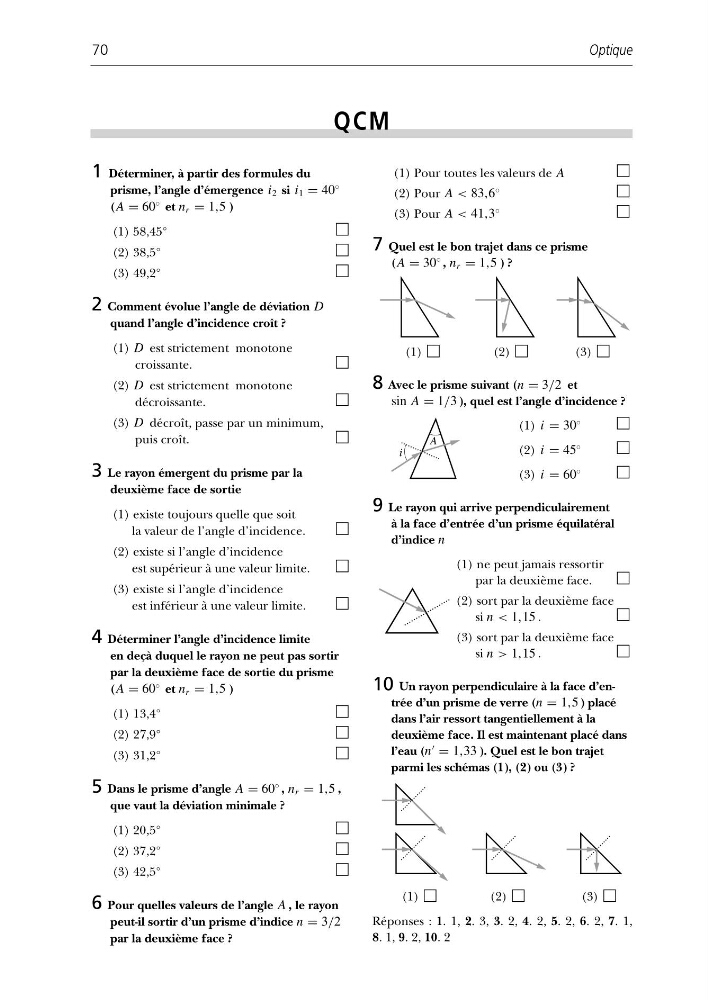

QCM
Optique
70
1 Déterminer, à partir des formules du
prisme, l’angle d’émergence i 2 si i 1 = 40
◦
( A = 60
◦ et n r = 1,5 )
(1) 58,45°
(2) 38,5°
(3) 49,2°
2 Comment évolue l’angle de déviation D
quand l’angle d’incidence croît ?
(1) D est strictement monotone
croissante.
(2) D est strictement monotone
décroissante.
(3) D décroît, passe par un minimum,
puis croît.
3 Le rayon émergent du prisme par la
deuxième face de sortie
(1) existe toujours quelle que soit
la valeur de l’angle d’incidence.
(2) existe si l’angle d’incidence
est supérieur à une valeur limite.
(3) existe si l’angle d’incidence
est inférieur à une valeur limite.
4 Déterminer l’angle d’incidence limite
en deçà duquel le rayon ne peut pas sortir
par la deuxième face de sortie du prisme
( A = 60
◦ et n r = 1,5 )
(1) 13,4°
(2) 27,9°
(3) 31,2°
5 Dans le prisme d’angle A = 60
◦ , n r = 1,5 ,
que vaut la déviation minimale ?
(1) 20,5°
(2) 37,2°
(3) 42,5°
6 Pour quelles valeurs de l’angle A , le rayon
peut-il sortir d’un prisme d’indice n = 3/2
par la deuxième face ?
(1) Pour toutes les valeurs de A
(2) Pour A < 83,6
◦
(3) Pour A < 41,3
◦
7 Quel est le bon trajet dans ce prisme
( A = 30
◦ , n r = 1,5 ) ?
(1)
(2)
(3)
8 Avec le prisme suivant (n = 3/2 et
sin A = 1/3 ), quel est l’angle d’incidence ?
(1) i = 30
◦
(2) i = 45
◦
(3) i = 60
◦
9 Le rayon qui arrive perpendiculairement
à la face d’entrée d’un prisme équilatéral
d’indice n
(1) ne peut jamais ressortir
par la deuxième face.
(2) sort par la deuxième face
si n < 1,15 .
(3) sort par la deuxième face
si n > 1,15 .
10 Un rayon perpendiculaire à la face d’entrée d’un prisme de verre (n = 1,5 ) placé
dans l’air ressort tangentiellement à la
deuxième face. Il est maintenant placé dans
l’eau (n
= 1,33 ). Quel est le bon trajet
parmi les schémas (1), (2) ou (3) ?
(1)
(2)
(3)
Réponses : 1. 1, 2. 3, 3. 2, 4. 2, 5. 2, 6. 2, 7. 1,
8. 1, 9. 2, 10. 2
A
i
