6.3. Prisme de Dove
Ces prismes servent en général à tourner une image, tout en conservant le même sens
de propagation. La longueur du prisme est typiquement cinq à six fois plus importante
que sa largeur. L’hypoténuse, qui correspond à la plus grande face, est utilisée en
réflexion totale. Du fait de la géométrie du système, les faces d’entrée et de sortie se
comportent de façon totalement symétrique l’une par rapport à l’autre ; dans ces conditions, l’angle d’incidence sur la face d’entrée est égal à l’angle de sortie sur la deuxième
face.
6.4. Rétroréflecteur solide
Ce prisme, appelé aussi coin de cube,
réfléchit un faisceau dans une direction
exactement parallèle à celle du faisceau
incident, mais dans un sens opposé. Dans
un tel système, seule la propriété de
réflexion est utilisée. Ce prisme peut être
très utile quand, lors d’un déplacement,
un parallélisme extrêmement précis entre
les faisceaux incident et réfléchi est nécessaire. Aucun préréglage sur l’orientation
du prisme n’est nécessaire. De tels systèmes équipent la plupart des instruments de géomètre et on en trouve de nombreuses
applications : réflecteurs radar des bateaux, réflecteurs laser déposés sur la Lune par les
missions Apollo...
Ces rétroréflecteurs solides sont introduits sous forme de microbilles dans la peinture
utilisée pour tracer les lignes blanches des routes. Elles permettent ainsi de réfléchir les
phares des voitures, et sont donc visibles de nuit.
Optique
68

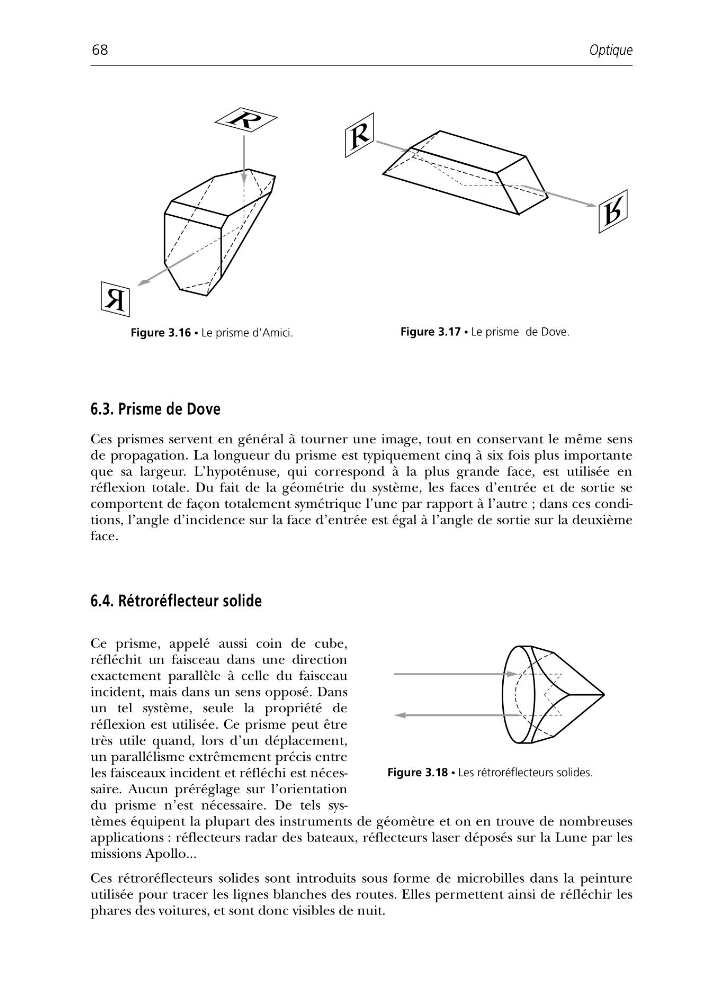

Figure 3.16 • Le prisme d’Amici.
Figure 3.17 • Le prisme de Dove.
Figure 3.18 • Les rétroréflecteurs solides.
