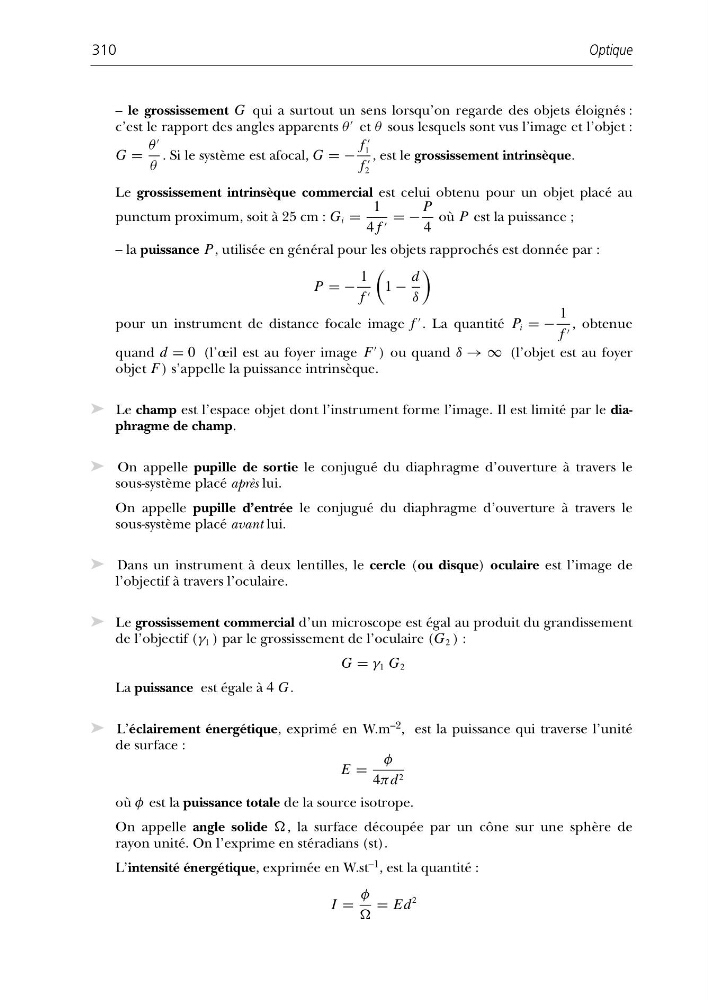

– le grossissement G qui a surtout un sens lorsqu’on regarde des objets éloignés :
c’est le rapport des angles apparents θ
et θ sous lesquels sont vus l’image et l’objet :
G =
θ
θ
. Si le système est afocal, G = −
f
1
f
2
, est le grossissement intrinsèque.
Le grossissement intrinsèque commercial est celui obtenu pour un objet placé au
punctum proximum, soit à 25 cm : G i =
1
4 f = −
P
4
où P est la puissance ;
– la puissance P, utilisée en général pour les objets rapprochés est donnée par :
P = −
1
f
1 −
d
δ
pour un instrument de distance focale image f
. La quantité P i = −
1
f , obtenue
quand d = 0 (l’œil est au foyer image F
) ou quand δ → ∞ (l’objet est au foyer
objet F ) s’appelle la puissance intrinsèque.
➤ Le champ est l’espace objet dont l’instrument forme l’image. Il est limité par le diaphragme de champ.
➤ On appelle pupille de sortie le conjugué du diaphragme d’ouverture à travers le
sous-système placé après lui.
On appelle pupille d’entrée le conjugué du diaphragme d’ouverture à travers le
sous-système placé avant lui.
➤ Dans un instrument à deux lentilles, le cercle (ou disque) oculaire est l’image de
l’objectif à travers l’oculaire.
➤ Le grossissement commercial d’un microscope est égal au produit du grandissement
de l’objectif (γ 1 ) par le grossissement de l’oculaire (G 2 ) :
G = γ 1 G 2
La puissance est égale à 4 G .
➤ L’éclairement énergétique, exprimé en W.m –2 , est la puissance qui traverse l’unité
de surface :
E =
φ
4πd 2
où φ est la puissance totale de la source isotrope.
On appelle angle solide , la surface découpée par un cône sur une sphère de
rayon unité. On l’exprime en stéradians (st).
L’intensité énergétique, exprimée en W.st –1 , est la quantité :
I =
φ
= Ed
2
Optique
310
