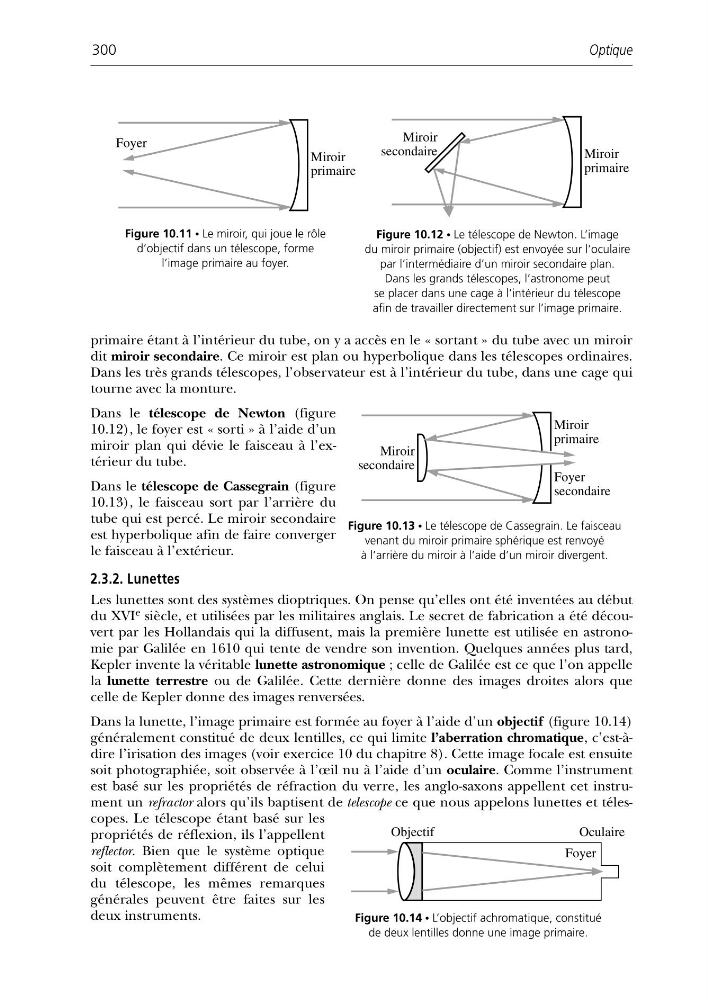

primaire étant à l’intérieur du tube, on y a accès en le « sortant » du tube avec un miroir
dit miroir secondaire. Ce miroir est plan ou hyperbolique dans les télescopes ordinaires.
Dans les très grands télescopes, l’observateur est à l’intérieur du tube, dans une cage qui
tourne avec la monture.
Dans le télescope de Newton (figure
10.12), le foyer est « sorti » à l’aide d’un
miroir plan qui dévie le faisceau à l’extérieur du tube.
Dans le télescope de Cassegrain (figure
10.13), le faisceau sort par l’arrière du
tube qui est percé. Le miroir secondaire
est hyperbolique afin de faire converger
le faisceau à l’extérieur.
2.3.2. Lunettes
Les lunettes sont des systèmes dioptriques. On pense qu’elles ont été inventées au début
du XVI e siècle, et utilisées par les militaires anglais. Le secret de fabrication a été découvert par les Hollandais qui la diffusent, mais la première lunette est utilisée en astronomie par Galilée en 1610 qui tente de vendre son invention. Quelques années plus tard,
Kepler invente la véritable lunette astronomique ; celle de Galilée est ce que l’on appelle
la lunette terrestre ou de Galilée. Cette dernière donne des images droites alors que
celle de Kepler donne des images renversées.
Dans la lunette, l’image primaire est formée au foyer à l’aide d’un objectif (figure 10.14)
généralement constitué de deux lentilles, ce qui limite l’aberration chromatique, c’est-àdire l’irisation des images (voir exercice 10 du chapitre 8). Cette image focale est ensuite
soit photographiée, soit observée à l’œil nu à l’aide d’un oculaire. Comme l’instrument
est basé sur les propriétés de réfraction du verre, les anglo-saxons appellent cet instrument un refractor alors qu’ils baptisent de telescope ce que nous appelons lunettes et télescopes. Le télescope étant basé sur les
propriétés de réflexion, ils l’appellent
reflector. Bien que le système optique
soit complètement différent de celui
du télescope, les mêmes remarques
générales peuvent être faites sur les
deux instruments.
Optique
300
;; ;;
Foyer
Miroir
primaire
Figure 10.11 • Le miroir, qui joue le rôle
d’objectif dans un télescope, forme
l’image primaire au foyer.
;;
;;
;; ;;
Miroir
secondaire
Miroir
primaire
Figure 10.12 • Le télescope de Newton. L’image
du miroir primaire (objectif) est envoyée sur l’oculaire
par l’intermédiaire d’un miroir secondaire plan.
Dans les grands télescopes, l’astronome peut
se placer dans une cage à l’intérieur du télescope
afin de travailler directement sur l’image primaire.
;;; ;;
Miroir
secondaire
Miroir
primaire
Foyer
secondaire
Figure 10.13 • Le télescope de Cassegrain. Le faisceau
venant du miroir primaire sphérique est renvoyé
à l’arrière du miroir à l’aide d’un miroir divergent.
Objectif
Oculaire
Foyer
Figure 10.14 • L’objectif achromatique, constitué
de deux lentilles donne une image primaire.
