l’axe comme précédemment. Parmi tous les rayons, celui passant par le centre de la lentille n’est pas dévié ; il coupe le plan focal en A
, point commun de tous les rayons issus
de l’objet. Là encore, selon la nature de la lentille étudiée, il est nécessaire d’utiliser les
rayons eux-mêmes ou leur prolongement.
6.2. Grandissement transversal γ et grandissement longitudinal g
Généralement, l’image est de taille différente de celle de l’objet. Le grandissement transverse γ =
A B
AB
se calcule simplement en utilisant, par exemple, les propriétés des triangles semblables S AB et S A
B
de la première construction de la figure 7.10. On a :
tan α =
AB
AS
=
A B
A S
=
AB
− p
=
A B
− p soit : γ =
A B
AB
=
p
p
Optique
196
B
A
F
S
F' A'
B'
Objet réel
p < f<0
B
A
F '
S
F
A'
B'
Objet réel
p < f'<0
B
A
F
S
F'
A'
B'
Objet réel
f < p < 0
Objet au foyer objet
F, A
S
F'
F'
S
F, A
Vers B'
Vers B'
α
α

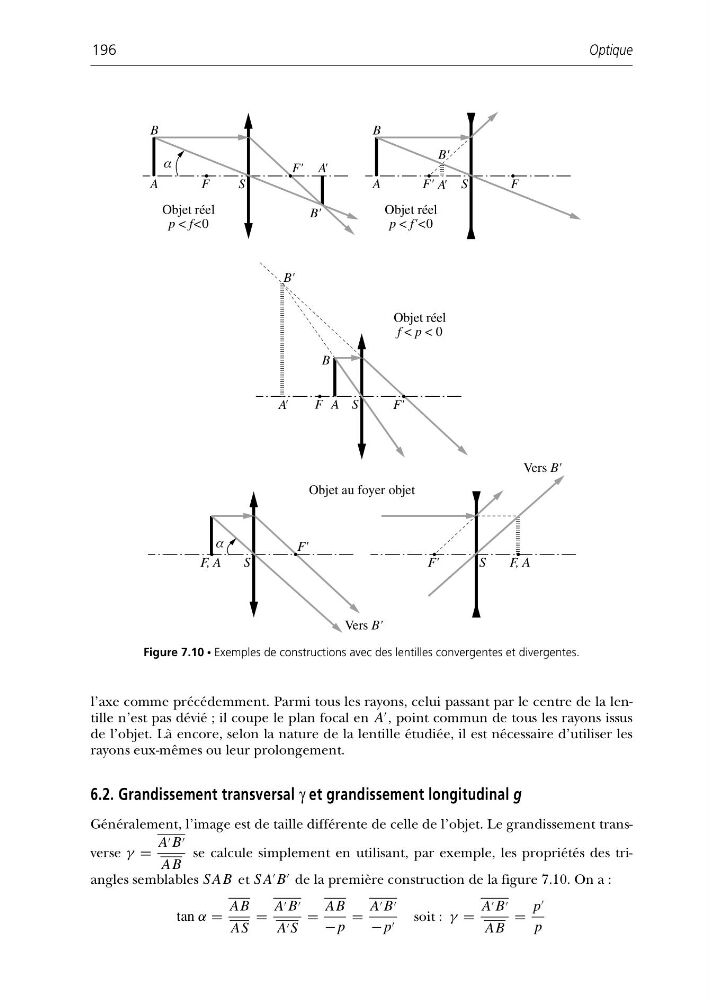

Figure 7.10 • Exemples de constructions avec des lentilles convergentes et divergentes.
