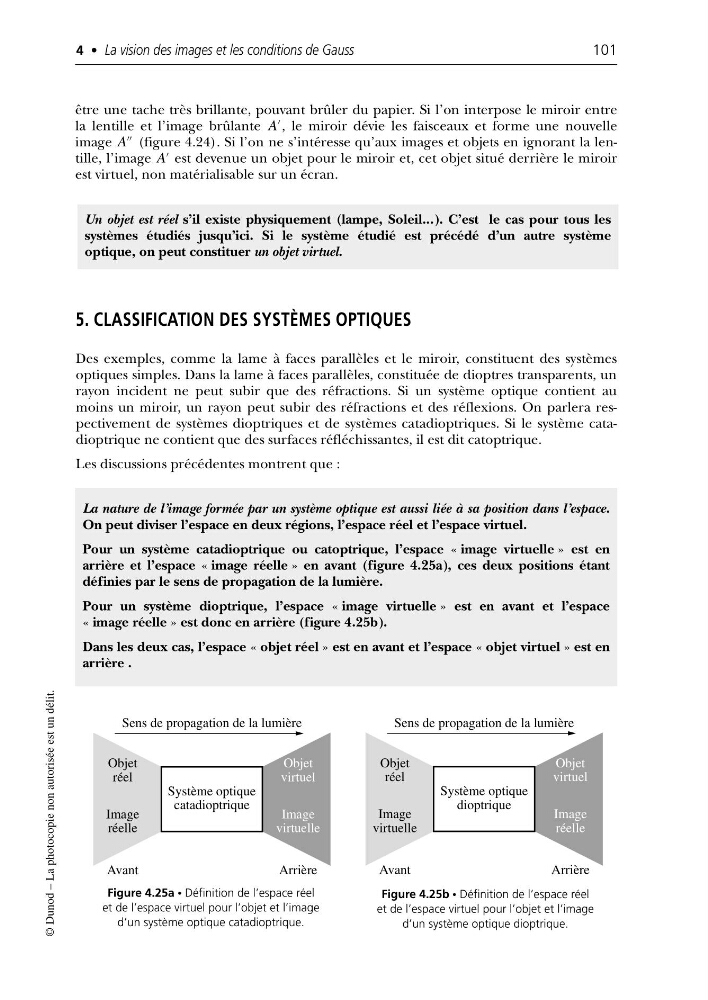

être une tache très brillante, pouvant brûler du papier. Si l’on interpose le miroir entre
la lentille et l’image brûlante A
, le miroir dévie les faisceaux et forme une nouvelle
image A
(figure 4.24). Si l’on ne s’intéresse qu’aux images et objets en ignorant la lentille, l’image A
est devenue un objet pour le miroir et, cet objet situé derrière le miroir
est virtuel, non matérialisable sur un écran.
4 • La vision des images et les conditions de Gauss
101
© Dunod – La photocopie non autorisée est un délit.
Un objet est réel s’il existe physiquement (lampe, Soleil...). C’est le cas pour tous les
systèmes étudiés jusqu’ici. Si le système étudié est précédé d’un autre système
optique, on peut constituer un objet virtuel.
5. CLASSIFICATION DES SYSTÈMES OPTIQUES
Des exemples, comme la lame à faces parallèles et le miroir, constituent des systèmes
optiques simples. Dans la lame à faces parallèles, constituée de dioptres transparents, un
rayon incident ne peut subir que des réfractions. Si un système optique contient au
moins un miroir, un rayon peut subir des réfractions et des réflexions. On parlera respectivement de systèmes dioptriques et de systèmes catadioptriques. Si le système catadioptrique ne contient que des surfaces réfléchissantes, il est dit catoptrique.
Les discussions précédentes montrent que :
La nature de l’image formée par un système optique est aussi liée à sa position dans l’espace.
On peut diviser l’espace en deux régions, l’espace réel et l’espace virtuel.
Pour un système catadioptrique ou catoptrique, l’espace « image virtuelle » est en
arrière et l’espace « image réelle » en avant (figure 4.25a), ces deux positions étant
définies par le sens de propagation de la lumière.
Pour un système dioptrique, l’espace « image virtuelle » est en avant et l’espace
« image réelle » est donc en arrière (figure 4.25b).
Dans les deux cas, l’espace « objet réel » est en avant et l’espace « objet virtuel » est en
arrière .
Système optique
catadioptrique
Objet
réel
réelle
Objet
virtuel
virtuelle
Avant
Arrière
Sens de propagation de la lumière
Système optique
dioptrique
Objet
réel
virtuelle
Objet
virtuel
réelle
Avant
Arrière
Sens de propagation de la lumière
Figure 4.25a • Définition de l’espace réel
et de l’espace virtuel pour l’objet et l’image
d’un système optique catadioptrique.
Figure 4.25b • Définition de l’espace réel
et de l’espace virtuel pour l’objet et l’image
d’un système optique dioptrique.
