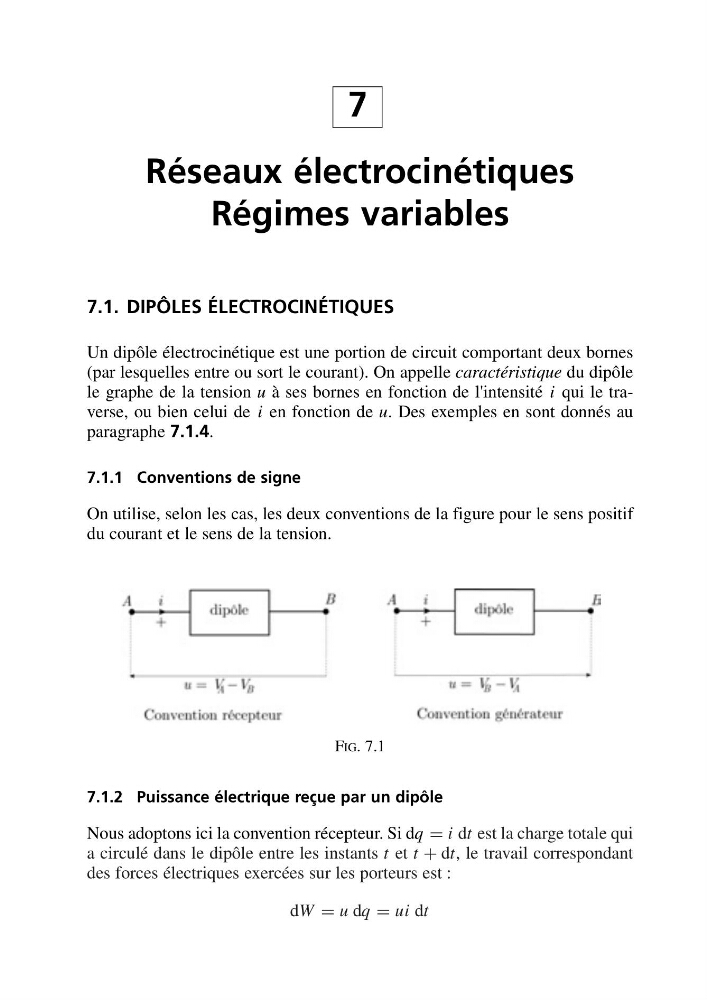

Réseaux électrocinétiques
Régimes variables
7.1. DIPÔLES ÉLECTROCINÉTIQUES
Un dipôle électrocinétique est une portion de circuit comportant deux bornes
(par lesquelles entre ou sort le courant). On appelle caractéristique du dipôle
le graphe de la tension u à ses bornes en fonction de l'intensité i qui le traverse, ou bien celui de i en fonction de u. Des exemples en sont donnés au
paragraphe 7.1.4.
7.1.1 Conventions de signe
On utilise, selon les cas, les deux conventions de la figure pour le sens positif
du courant et le sens de la tension.
7
7.1.2 Puissance électrique reçue par un dipôle
Nous adoptons ici la convention récepteur. Si dq = i dt est la charge totale qui
a circulé dans le dipôle entre les instants t et t + dt, le travail correspondant
des forces électriques exercées sur les porteurs est :
dW = u dq = ui dt
FIG. 7.1
