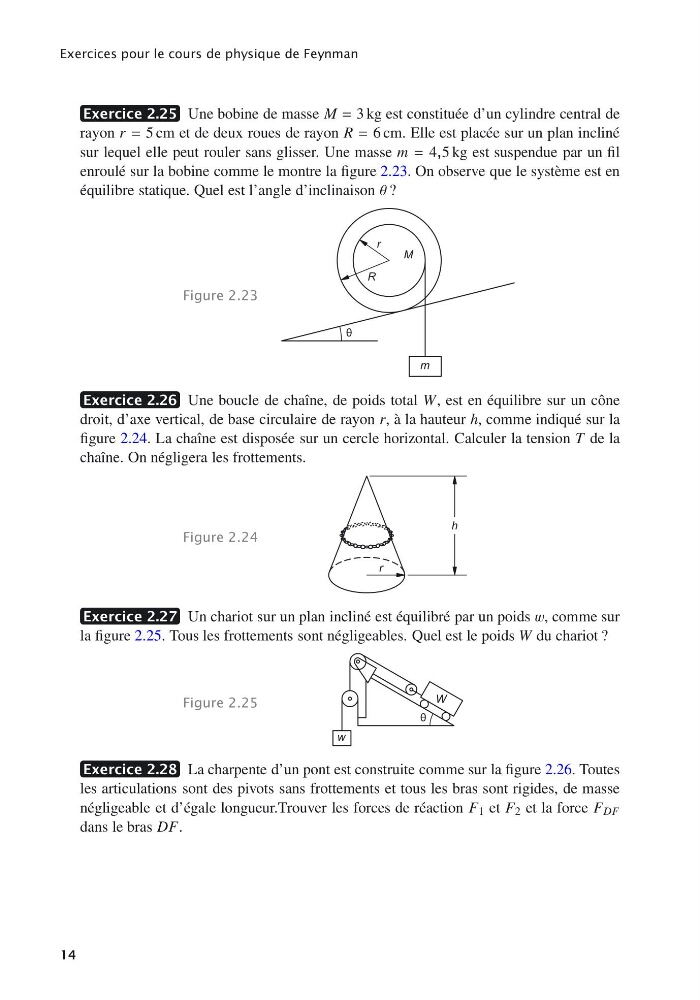

Exercices pour le cours de physique de Feynman
Exercice 2.25 Une bobine de masse M = 3 kg est constituée d’un cylindre central de
rayon r = 5 cm et de deux roues de rayon R = 6 cm. Elle est placée sur un plan incliné
sur lequel elle peut rouler sans glisser. Une masse m = 4,5 kg est suspendue par un fil
enroulé sur la bobine comme le montre la figure 2.23. On observe que le système est en
équilibre statique. Quel est l’angle d’inclinaison θ ?
Figure 2.23
M
m
θ
r
R
Exercice 2.26 Une boucle de chaîne, de poids total W, est en équilibre sur un cône
droit, d’axe vertical, de base circulaire de rayon r, à la hauteur h, comme indiqué sur la
figure 2.24. La chaîne est disposée sur un cercle horizontal. Calculer la tension T de la
chaîne. On négligera les frottements.
Figure 2.24
r
h
Exercice 2.27 Un chariot sur un plan incliné est équilibré par un poids w, comme sur
la figure 2.25. Tous les frottements sont négligeables. Quel est le poids W du chariot ?
Figure 2.25
w
W
θ
Exercice 2.28 La charpente d’un pont est construite comme sur la figure 2.26. Toutes
les articulations sont des pivots sans frottements et tous les bras sont rigides, de masse
négligeable et d’égale longueur.Trouver les forces de réaction F 1 et F 2 et la force F DF
dans le bras DF.
14
