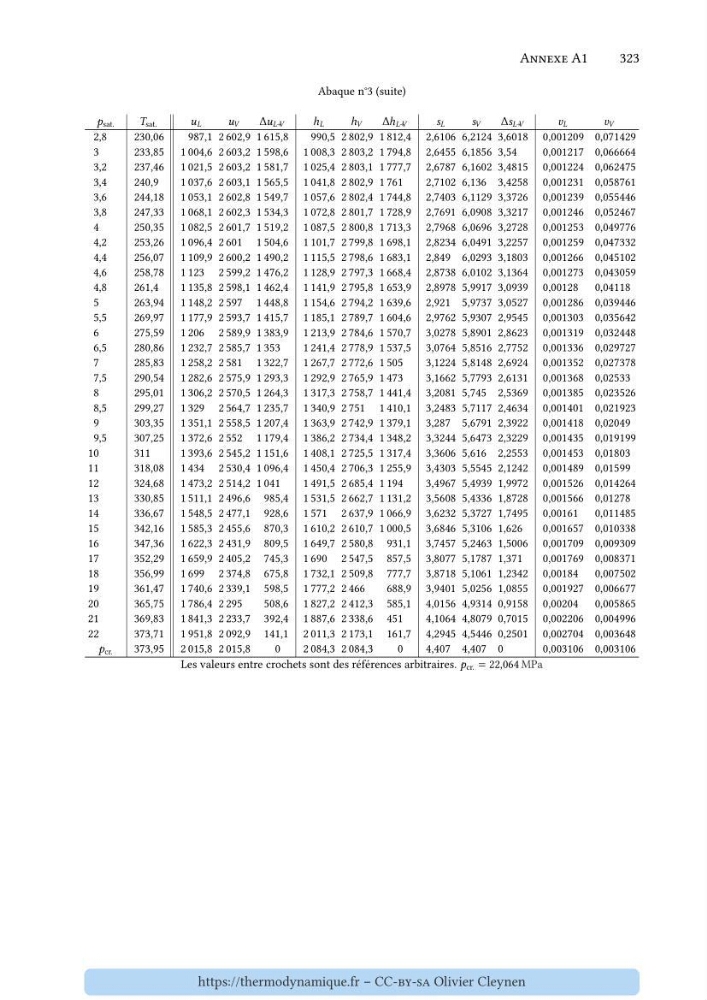

Annexe A1
323
Abaque n°3 (suite)
𝑝 sat.
𝑇 sat.
𝑢 𝐿
𝑢 𝑉
Δ𝑢 𝐿)𝑉
ℎ 𝐿
ℎ 𝑉
Δℎ 𝐿)𝑉
𝑠 𝐿
𝑠 𝑉
Δ𝑠 𝐿)𝑉
𝑣 𝐿
𝑣 𝑉
2,8
230,06
987,1 2 602,9 1 615,8
990,5 2 802,9 1 812,4 2,6106 6,2124 3,6018 0,001209 0,071429
3
233,85 1 004,6 2 603,2 1 598,6 1 008,3 2 803,2 1 794,8 2,6455 6,1856 3,54
0,001217 0,066664
3,2
237,46 1 021,5 2 603,2 1 581,7 1 025,4 2 803,1 1 777,7 2,6787 6,1602 3,4815 0,001224 0,062475
3,4
240,9
1 037,6 2 603,1 1 565,5 1 041,8 2 802,9 1 761
2,7102 6,136 3,4258 0,001231 0,058761
3,6
244,18 1 053,1 2 602,8 1 549,7 1 057,6 2 802,4 1 744,8 2,7403 6,1129 3,3726 0,001239 0,055446
3,8
247,33 1 068,1 2 602,3 1 534,3 1 072,8 2 801,7 1 728,9 2,7691 6,0908 3,3217 0,001246 0,052467
4
250,35 1 082,5 2 601,7 1 519,2 1 087,5 2 800,8 1 713,3 2,7968 6,0696 3,2728 0,001253 0,049776
4,2
253,26 1 096,4 2 601 1 504,6 1 101,7 2 799,8 1 698,1 2,8234 6,0491 3,2257 0,001259 0,047332
4,4
256,07 1 109,9 2 600,2 1 490,2 1 115,5 2 798,6 1 683,1 2,849 6,0293 3,1803 0,001266 0,045102
4,6
258,78 1 123 2 599,2 1 476,2 1 128,9 2 797,3 1 668,4 2,8738 6,0102 3,1364 0,001273 0,043059
4,8
261,4
1 135,8 2 598,1 1 462,4 1 141,9 2 795,8 1 653,9 2,8978 5,9917 3,0939 0,00128 0,04118
5
263,94 1 148,2 2 597 1 448,8 1 154,6 2 794,2 1 639,6 2,921 5,9737 3,0527 0,001286 0,039446
5,5
269,97 1 177,9 2 593,7 1 415,7 1 185,1 2 789,7 1 604,6 2,9762 5,9307 2,9545 0,001303 0,035642
6
275,59 1 206 2 589,9 1 383,9 1 213,9 2 784,6 1 570,7 3,0278 5,8901 2,8623 0,001319 0,032448
6,5
280,86 1 232,7 2 585,7 1 353
1 241,4 2 778,9 1 537,5 3,0764 5,8516 2,7752 0,001336 0,029727
7
285,83 1 258,2 2 581 1 322,7 1 267,7 2 772,6 1 505
3,1224 5,8148 2,6924 0,001352 0,027378
7,5
290,54 1 282,6 2 575,9 1 293,3 1 292,9 2 765,9 1 473
3,1662 5,7793 2,6131 0,001368 0,02533
8
295,01 1 306,2 2 570,5 1 264,3 1 317,3 2 758,7 1 441,4 3,2081 5,745 2,5369 0,001385 0,023526
8,5
299,27 1 329 2 564,7 1 235,7 1 340,9 2 751 1 410,1 3,2483 5,7117 2,4634 0,001401 0,021923
9
303,35 1 351,1 2 558,5 1 207,4 1 363,9 2 742,9 1 379,1 3,287 5,6791 2,3922 0,001418 0,02049
9,5
307,25 1 372,6 2 552 1 179,4 1 386,2 2 734,4 1 348,2 3,3244 5,6473 2,3229 0,001435 0,019199
10
311
1 393,6 2 545,2 1 151,6 1 408,1 2 725,5 1 317,4 3,3606 5,616 2,2553 0,001453 0,01803
11
318,08 1 434 2 530,4 1 096,4 1 450,4 2 706,3 1 255,9 3,4303 5,5545 2,1242 0,001489 0,01599
12
324,68 1 473,2 2 514,2 1 041
1 491,5 2 685,4 1 194
3,4967 5,4939 1,9972 0,001526 0,014264
13
330,85 1 511,1 2 496,6 985,4 1 531,5 2 662,7 1 131,2 3,5608 5,4336 1,8728 0,001566 0,01278
14
336,67 1 548,5 2 477,1 928,6 1 571 2 637,9 1 066,9 3,6232 5,3727 1,7495 0,00161 0,011485
15
342,16 1 585,3 2 455,6 870,3 1 610,2 2 610,7 1 000,5 3,6846 5,3106 1,626
0,001657 0,010338
16
347,36 1 622,3 2 431,9 809,5 1 649,7 2 580,8 931,1 3,7457 5,2463 1,5006 0,001709 0,009309
17
352,29 1 659,9 2 405,2 745,3 1 690 2 547,5 857,5 3,8077 5,1787 1,371
0,001769 0,008371
18
356,99 1 699 2 374,8 675,8 1 732,1 2 509,8 777,7 3,8718 5,1061 1,2342 0,00184 0,007502
19
361,47 1 740,6 2 339,1 598,5 1 777,2 2 466
688,9 3,9401 5,0256 1,0855 0,001927 0,006677
20
365,75 1 786,4 2 295
508,6 1 827,2 2 412,3 585,1 4,0156 4,9314 0,9158 0,00204 0,005865
21
369,83 1 841,3 2 233,7 392,4 1 887,6 2 338,6 451
4,1064 4,8079 0,7015 0,002206 0,004996
22
373,71 1 951,8 2 092,9 141,1 2 011,3 2 173,1 161,7 4,2945 4,5446 0,2501 0,002704 0,003648
𝑝 cr.
373,95 2 015,8 2 015,8
0
2 084,3 2 084,3
0
4,407 4,407 0
0,003106 0,003106
Les valeurs entre crochets sont des références arbitraires. 𝑝 cr. = 22,064 MPa
https://thermodynamique.fr – CC-by-sa Olivier Cleynen
