300
Chapitre 10
10.6 Modification des cycles des
turbomachines
10.6.1 Refroidissement intermédiaire et réchauffe
Pour les raisons évoquées en §10.2 plus haut, il est parfois souhaitable
d’augmenter la marge de travail et la puissance spécifique, même au prix
d’une baisse du rendement total.
Pour réduire la puissance consommée par le compresseur, on a parfois
recours au refroidissement intermédiaire (ou intercooling). La compression
est interrompue et l’air est refroidi avant de poursuivre la compression
(figure 10.22).

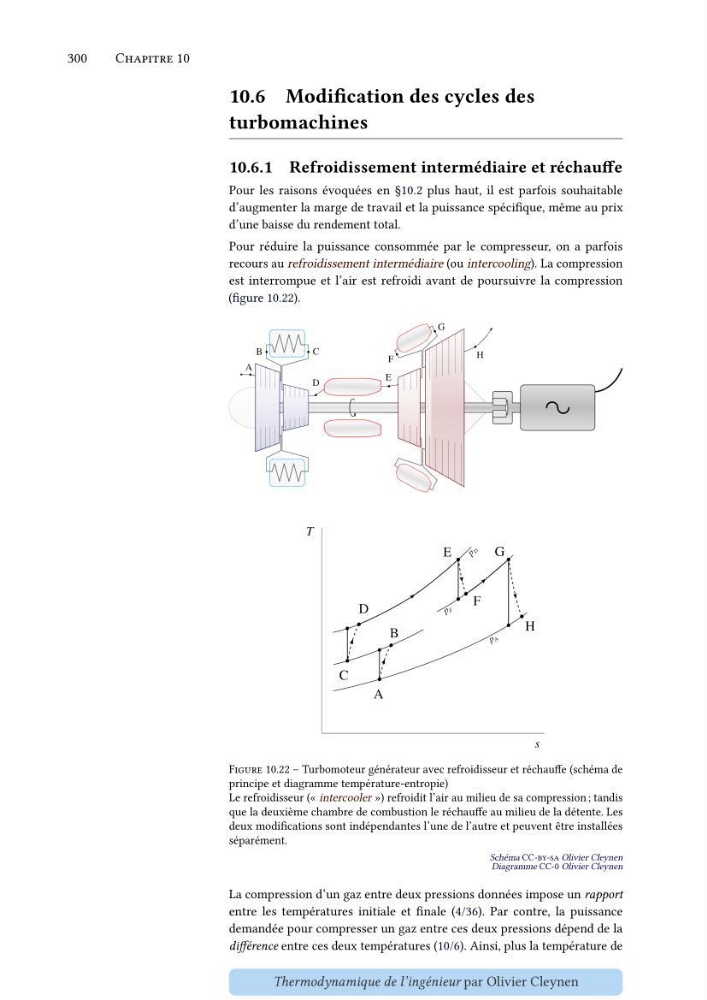

Figure 10.22 – Turbomoteur générateur avec refroidisseur et réchauffe (schéma de
principe et diagramme température-entropie)
Le refroidisseur (« intercooler ») refroidit l’air au milieu de sa compression ; tandis
que la deuxième chambre de combustion le réchauffe au milieu de la détente. Les
deux modifications sont indépendantes l’une de l’autre et peuvent être installées
séparément.
Schéma CC-by-sa Olivier Cleynen
Diagramme CC-0 Olivier Cleynen
La compression d’un gaz entre deux pressions données impose un rapport
entre les températures initiale et finale (4/36). Par contre, la puissance
demandée pour compresser un gaz entre ces deux pressions dépend de la
différence entre ces deux températures (10/6). Ainsi, plus la température de
Thermodynamique de l’ingénieur par Olivier Cleynen
