Chapitre 10
299

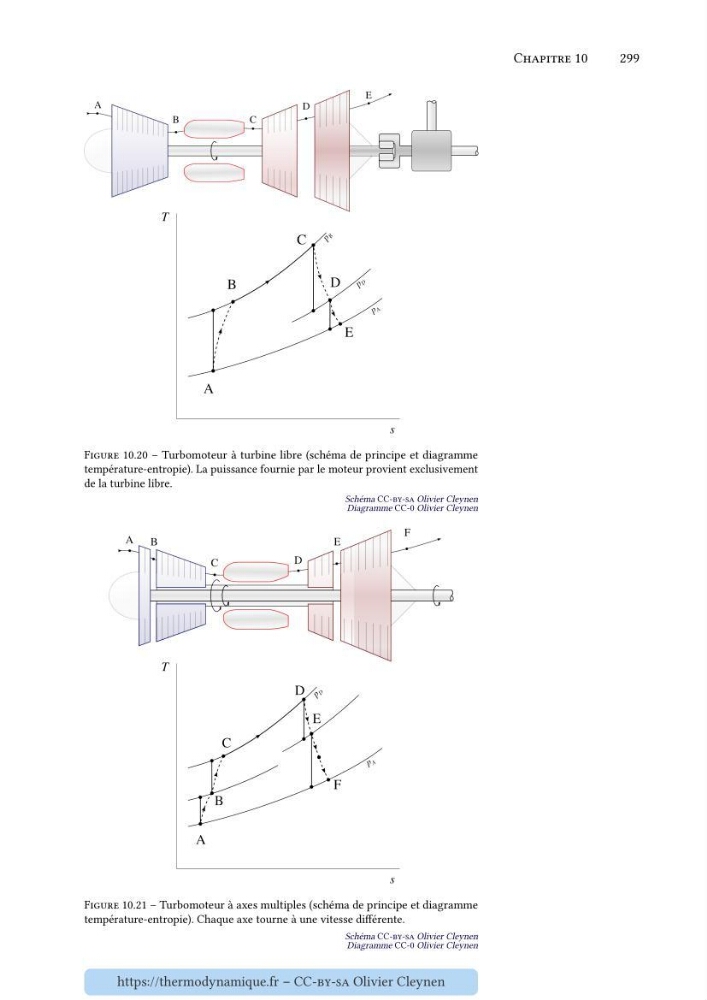

Figure 10.20 – Turbomoteur à turbine libre (schéma de principe et diagramme
température-entropie). La puissance fournie par le moteur provient exclusivement
de la turbine libre.
Schéma CC-by-sa Olivier Cleynen
Diagramme CC-0 Olivier Cleynen
Figure 10.21 – Turbomoteur à axes multiples (schéma de principe et diagramme
température-entropie). Chaque axe tourne à une vitesse différente.
Schéma CC-by-sa Olivier Cleynen
Diagramme CC-0 Olivier Cleynen
