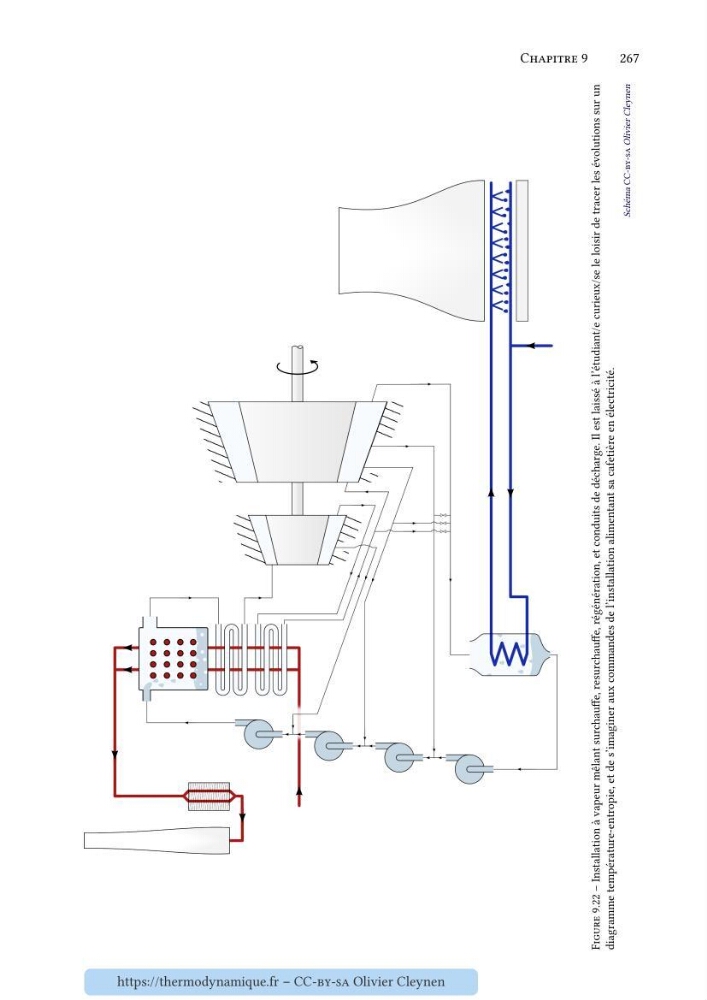

Figure 9.22 – Installation à vapeur mêlant surchauffe, resurchauffe, régénération, et conduits de décharge. Il est laissé à l’étudiant/e curieux/se le loisir de tracer les évolutions sur un
diagramme température-entropie, et de s’imaginer aux commandes de l’installation alimentant sa cafetière en électricité.
Schéma
