266
Chapitre 9

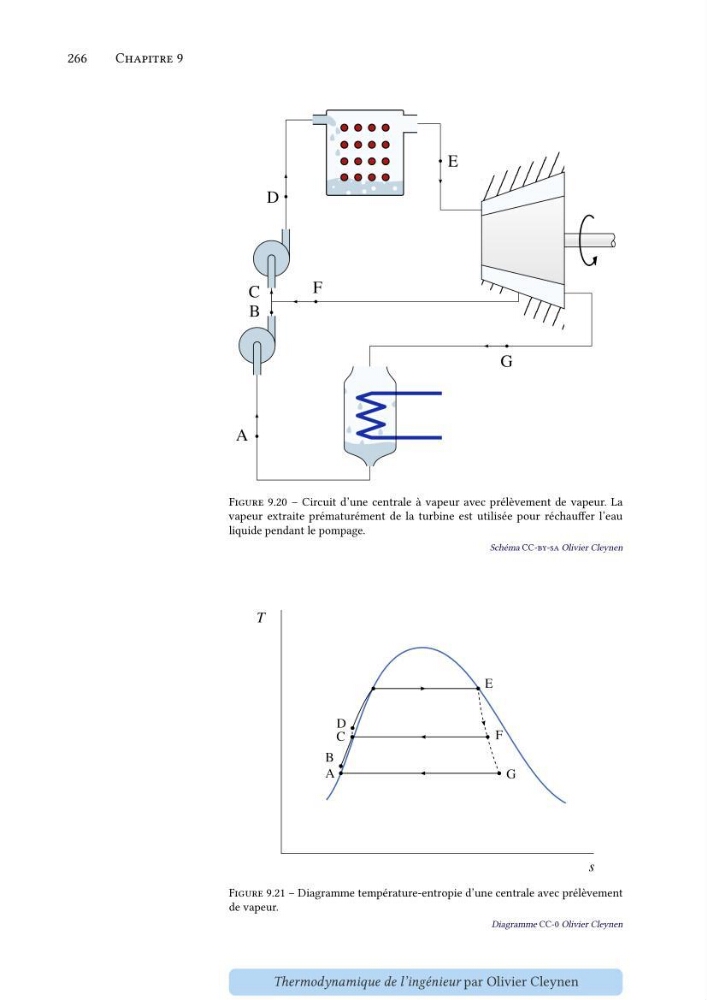

Figure 9.20 – Circuit d’une centrale à vapeur avec prélèvement de vapeur. La
vapeur extraite prématurément de la turbine est utilisée pour réchauffer l’eau
liquide pendant le pompage.
Schéma CC-by-sa Olivier Cleynen
Figure 9.21 – Diagramme température-entropie d’une centrale avec prélèvement
de vapeur.
Diagramme CC-0 Olivier Cleynen
Thermodynamique de l’ingénieur par Olivier Cleynen
