Chapitre 9
263

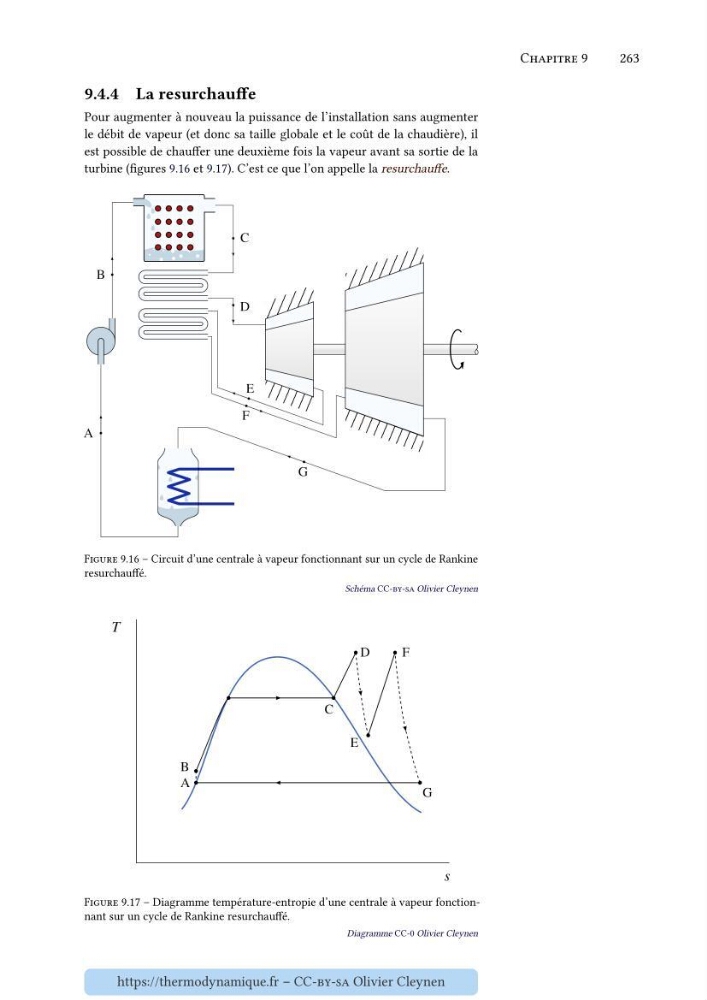

9.4.4 La resurchauffe
Pour augmenter à nouveau la puissance de l’installation sans augmenter
le débit de vapeur (et donc sa taille globale et le coût de la chaudière), il
est possible de chauffer une deuxième fois la vapeur avant sa sortie de la
turbine (figures 9.16 et 9.17). C’est ce que l’on appelle la resurchauffe.
Figure 9.16 – Circuit d’une centrale à vapeur fonctionnant sur un cycle de Rankine
resurchauffé.
Schéma CC-by-sa Olivier Cleynen
Figure 9.17 – Diagramme température-entropie d’une centrale à vapeur fonctionnant sur un cycle de Rankine resurchauffé.
Diagramme CC-0 Olivier Cleynen
https://thermodynamique.fr – CC-by-sa Olivier Cleynen
