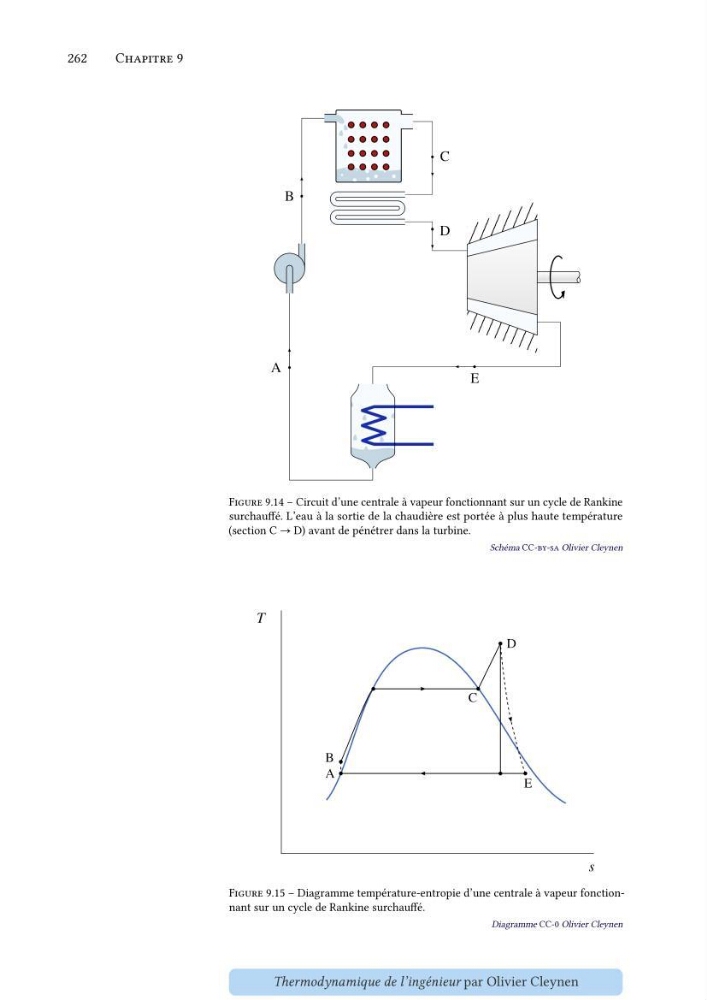

Figure 9.14 – Circuit d’une centrale à vapeur fonctionnant sur un cycle de Rankine
surchauffé. L’eau à la sortie de la chaudière est portée à plus haute température
(section C → D) avant de pénétrer dans la turbine.
Schéma CC-by-sa Olivier Cleynen
Figure 9.15 – Diagramme température-entropie d’une centrale à vapeur fonctionnant sur un cycle de Rankine surchauffé.
Diagramme CC-0 Olivier Cleynen
