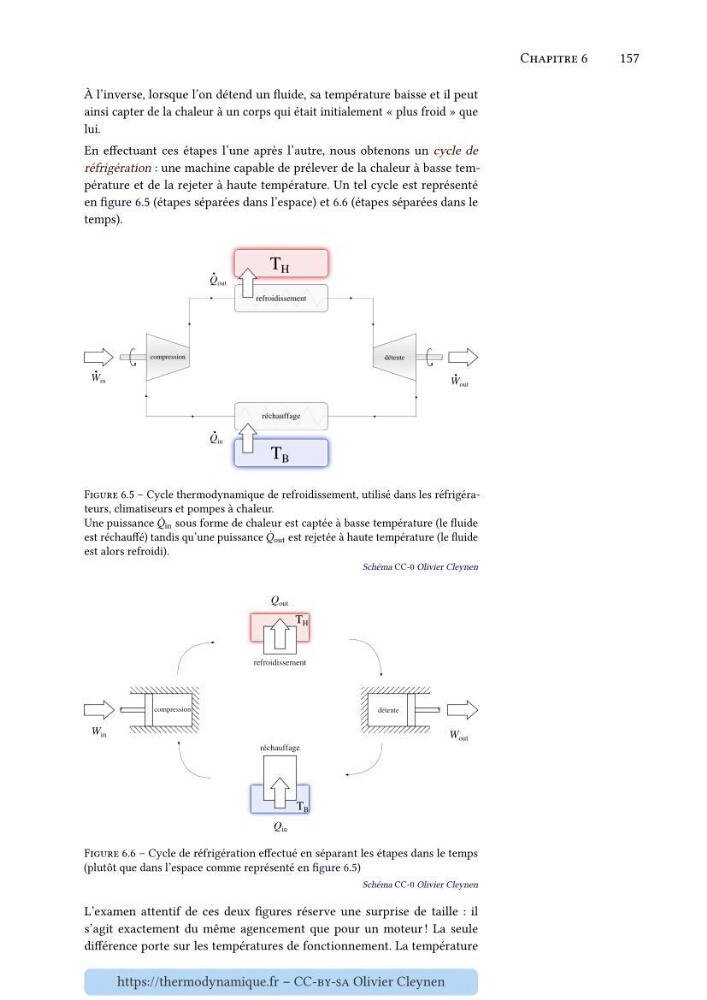

Chapitre 6
157
À l’inverse, lorsque l’on détend un fluide, sa température baisse et il peut
ainsi capter de la chaleur à un corps qui était initialement « plus froid » que
lui.
En effectuant ces étapes l’une après l’autre, nous obtenons un cycle de
réfrigération : une machine capable de prélever de la chaleur à basse température et de la rejeter à haute température. Un tel cycle est représenté
en figure 6.5 (étapes séparées dans l’espace) et 6.6 (étapes séparées dans le
temps).
Figure 6.5 – Cycle thermodynamique de refroidissement, utilisé dans les réfrigérateurs, climatiseurs et pompes à chaleur.
Une puissance ̇
í µí± in sous forme de chaleur est captée à basse température (le fluide
est réchauffé) tandis qu’une puissance ̇
í µí± out est rejetée à haute température (le fluide
est alors refroidi).
Schéma CC-0 Olivier Cleynen
Figure 6.6 – Cycle de réfrigération effectué en séparant les étapes dans le temps
(plutôt que dans l’espace comme représenté en figure 6.5)
Schéma CC-0 Olivier Cleynen
L’examen attentif de ces deux figures réserve une surprise de taille : il
s’agit exactement du même agencement que pour un moteur ! La seule
différence porte sur les températures de fonctionnement. La température
https://thermodynamique.fr – CC-by-sa Olivier Cleynen
