Chapitre 5
141

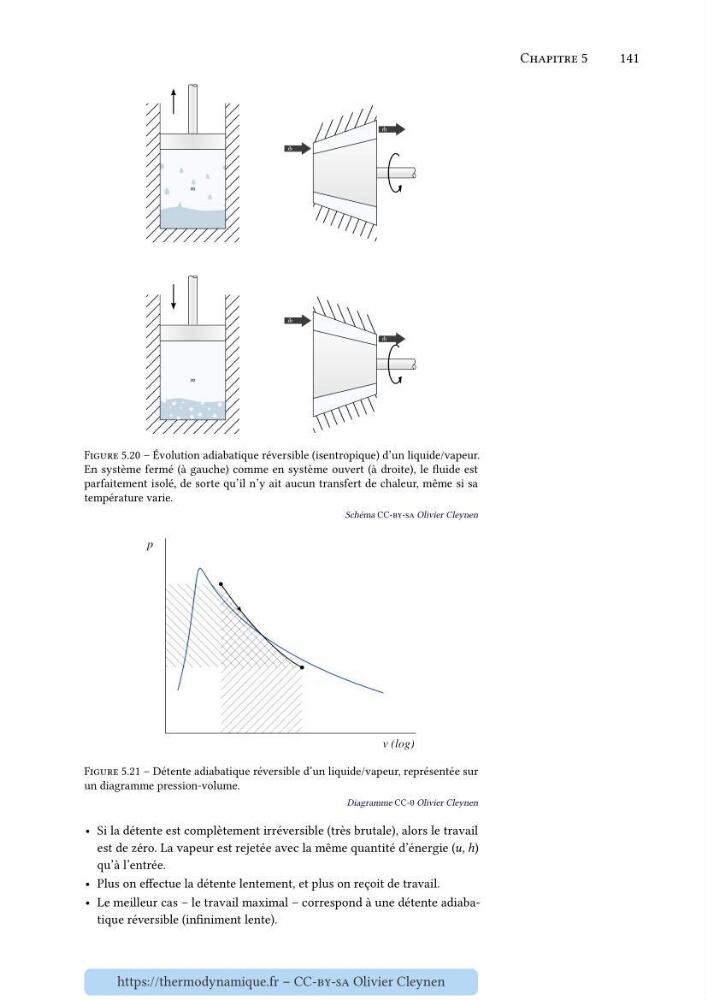

Figure 5.20 – Évolution adiabatique réversible (isentropique) d’un liquide/vapeur.
En système fermé (à gauche) comme en système ouvert (à droite), le fluide est
parfaitement isolé, de sorte qu’il n’y ait aucun transfert de chaleur, même si sa
température varie.
Schéma CC-by-sa Olivier Cleynen
Figure 5.21 – Détente adiabatique réversible d’un liquide/vapeur, représentée sur
un diagramme pression-volume.
Diagramme CC-0 Olivier Cleynen
• Si la détente est complètement irréversible (très brutale), alors le travail
est de zéro. La vapeur est rejetée avec la même quantité d’énergie (í µí±¢, ℎ)
qu’à l’entrée.
• Plus on effectue la détente lentement, et plus on reçoit de travail.
• Le meilleur cas – le travail maximal – correspond à une détente adiabatique réversible (infiniment lente).
https://thermodynamique.fr – CC-by-sa Olivier Cleynen
