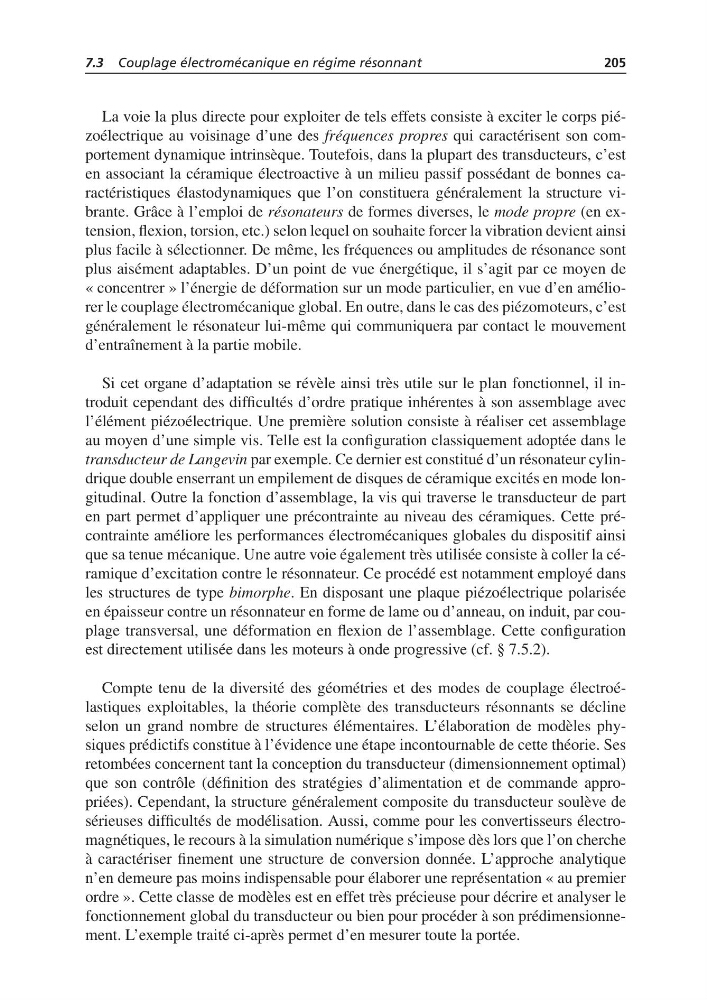

7.3 Couplage électromécanique en régime résonnant
205
La voie la plus directe pour exploiter de tels effets consiste à exciter le corps piézoélectrique au voisinage d’une des fréquences propres qui caractérisent son comportement dynamique intrinsèque. Toutefois, dans la plupart des transducteurs, c’est
en associant la céramique électroactive à un milieu passif possédant de bonnes caractéristiques élastodynamiques que l’on constituera généralement la structure vibrante. Grâce à l’emploi de résonateurs de formes diverses, le mode propre (en extension, flexion, torsion, etc.) selon lequel on souhaite forcer la vibration devient ainsi
plus facile à sélectionner. De même, les fréquences ou amplitudes de résonance sont
plus aisément adaptables. D’un point de vue énergétique, il s’agit par ce moyen de
« concentrer » l’énergie de déformation sur un mode particulier, en vue d’en améliorer le couplage électromécanique global. En outre, dans le cas des piézomoteurs, c’est
généralement le résonateur lui-même qui communiquera par contact le mouvement
d’entraînement à la partie mobile.
Si cet organe d’adaptation se révèle ainsi très utile sur le plan fonctionnel, il introduit cependant des difficultés d’ordre pratique inhérentes à son assemblage avec
l’élément piézoélectrique. Une première solution consiste à réaliser cet assemblage
au moyen d’une simple vis. Telle est la configuration classiquement adoptée dans le
transducteur de Langevin par exemple. Ce dernier est constitué d’un résonateur cylindrique double enserrant un empilement de disques de céramique excités en mode longitudinal. Outre la fonction d’assemblage, la vis qui traverse le transducteur de part
en part permet d’appliquer une précontrainte au niveau des céramiques. Cette précontrainte améliore les performances électromécaniques globales du dispositif ainsi
que sa tenue mécanique. Une autre voie également très utilisée consiste à coller la céramique d’excitation contre le résonnateur. Ce procédé est notamment employé dans
les structures de type bimorphe. En disposant une plaque piézoélectrique polarisée
en épaisseur contre un résonnateur en forme de lame ou d’anneau, on induit, par couplage transversal, une déformation en flexion de l’assemblage. Cette configuration
est directement utilisée dans les moteurs à onde progressive (cf. § 7.5.2).
Compte tenu de la diversité des géométries et des modes de couplage électroélastiques exploitables, la théorie complète des transducteurs résonnants se décline
selon un grand nombre de structures élémentaires. L’élaboration de modèles physiques prédictifs constitue à l’évidence une étape incontournable de cette théorie. Ses
retombées concernent tant la conception du transducteur (dimensionnement optimal)
que son contrôle (définition des stratégies d’alimentation et de commande appropriées). Cependant, la structure généralement composite du transducteur soulève de
sérieuses difficultés de modélisation. Aussi, comme pour les convertisseurs électromagnétiques, le recours à la simulation numérique s’impose dès lors que l’on cherche
à caractériser finement une structure de conversion donnée. L’approche analytique
n’en demeure pas moins indispensable pour élaborer une représentation « au premier
ordre ». Cette classe de modèles est en effet très précieuse pour décrire et analyser le
fonctionnement global du transducteur ou bien pour procéder à son prédimensionnement. L’exemple traité ci-après permet d’en mesurer toute la portée.
