6.2 Champ produit par un système d’aimants ou de courants...
179
( >> )
m m 0
O
( >> )
m m 0
O
Ok
Ox
O
Oy
Oa

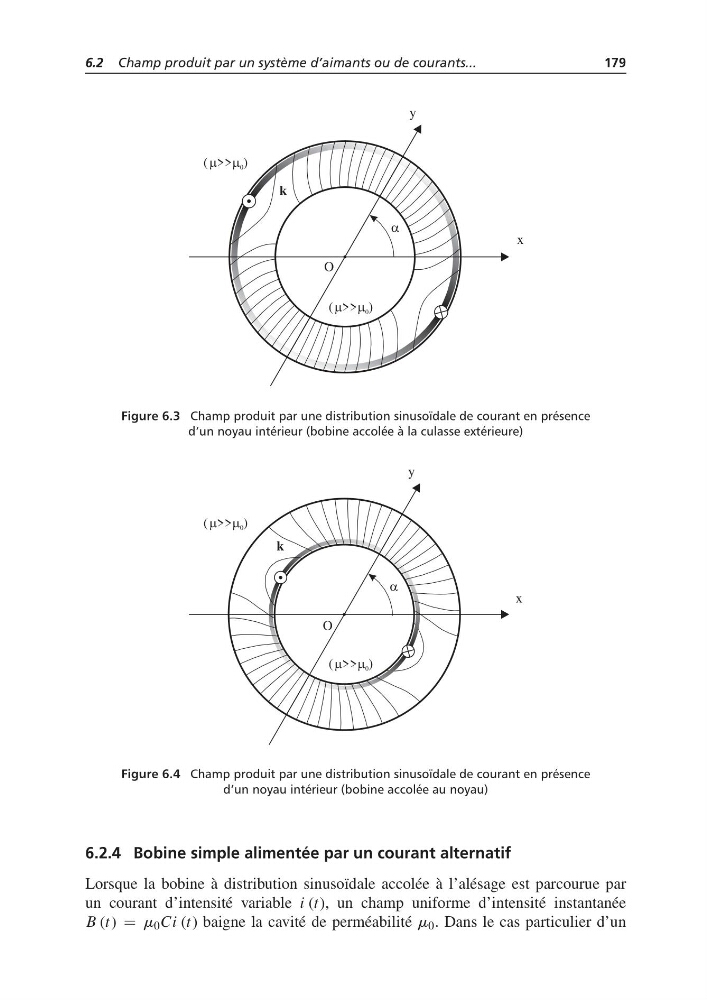

Figure 6.3 Champ produit par une distribution sinusoïdale de courant en présence
d’un noyau intérieur (bobine accolée à la culasse extérieure)
( >> )
m m 0
O
( >> )
m m 0
O
Ok
Ox
O
Oy
Oa
Figure 6.4 Champ produit par une distribution sinusoïdale de courant en présence
d’un noyau intérieur (bobine accolée au noyau)
6.2.4 Bobine simple alimentée par un courant alternatif
Lorsque la bobine à distribution sinusoïdale accolée à l’alésage est parcourue par
un courant d’intensité variable i (t), un champ uniforme d’intensité instantanée
B (t) = m 0 Ci (t) baigne la cavité de perméabilité m 0 . Dans le cas particulier d’un
