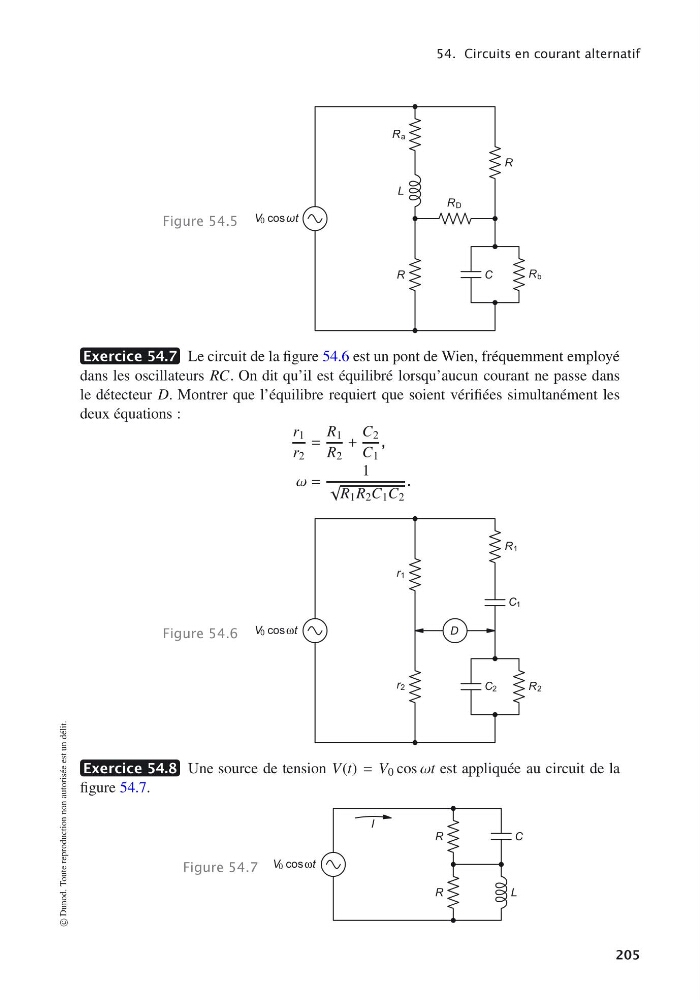

54. Circuits en courant alternatif
Figure 54.5
R
Ra
L
R
R b
C
R D
V0 cosωt
Exercice 54.7 Le circuit de la figure 54.6 est un pont de Wien, fréquemment employé
dans les oscillateurs RC. On dit qu’il est équilibré lorsqu’aucun courant ne passe dans
le détecteur D. Montrer que l’équilibre requiert que soient vérifiées simultanément les
deux équations :
r 1
r 2
=
R 1
R 2
+
C 2
C 1
,
ω =
1
√
R 1 R 2 C 1 C 2
.
Figure 54.6
D
R1
C1
r1
r2
R2
C2
V0 cosωt
Exercice 54.8 Une source de tension V(t) = V 0 cos ωt est appliquée au circuit de la
figure 54.7.
Figure 54.7
I
C
L
R
R
V0 cosωt
© Dunod. Toute reproduction non autorisée est un délit.
205
