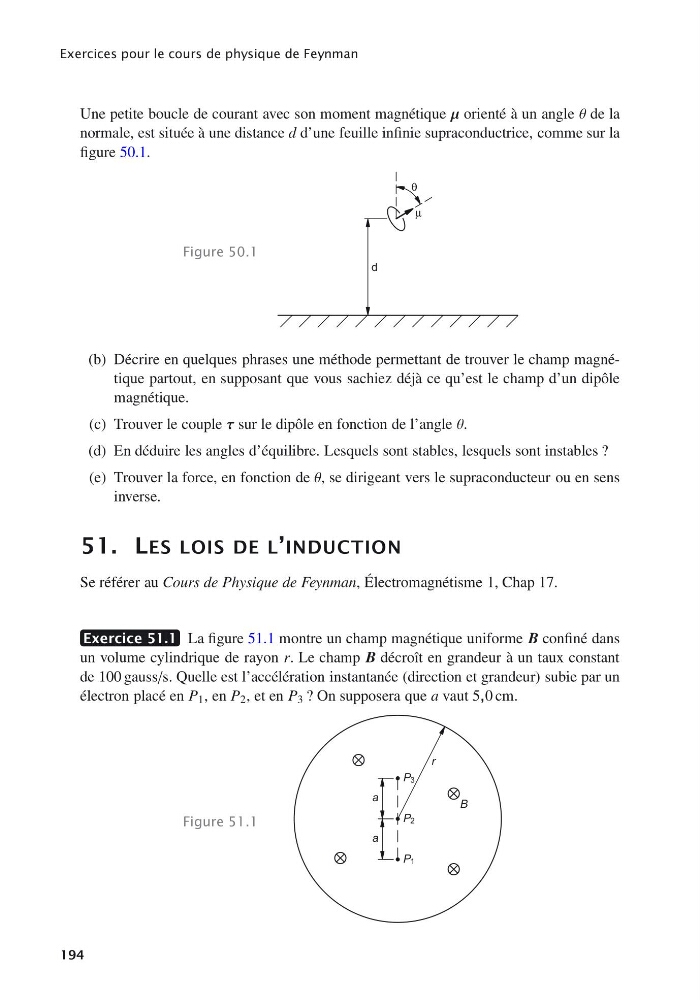

Exercices pour le cours de physique de Feynman
Une petite boucle de courant avec son moment magnétique μ orienté à un angle θ de la
normale, est située à une distance d d’une feuille infinie supraconductrice, comme sur la
figure 50.1.
Figure 50.1
μ
d
θ
(b) Décrire en quelques phrases une méthode permettant de trouver le champ magnétique partout, en supposant que vous sachiez déjà ce qu’est le champ d’un dipôle
magnétique.
(c) Trouver le couple τ sur le dipôle en fonction de l’angle θ.
(d) En déduire les angles d’équilibre. Lesquels sont stables, lesquels sont instables ?
(e) Trouver la force, en fonction de θ, se dirigeant vers le supraconducteur ou en sens
inverse.
51. LES LOIS DE L’INDUCTION
Se référer au Cours de Physique de Feynman, Électromagnétisme 1, Chap 17.
Exercice 51.1 La figure 51.1 montre un champ magnétique uniforme B confiné dans
un volume cylindrique de rayon r. Le champ B décroît en grandeur à un taux constant
de 100 gauss/s. Quelle est l’accélération instantanée (direction et grandeur) subie par un
électron placé en P 1 , en P 2 , et en P 3 ? On supposera que a vaut 5,0 cm.
Figure 51.1
P1
P2
P3
B
r
a
a
194
