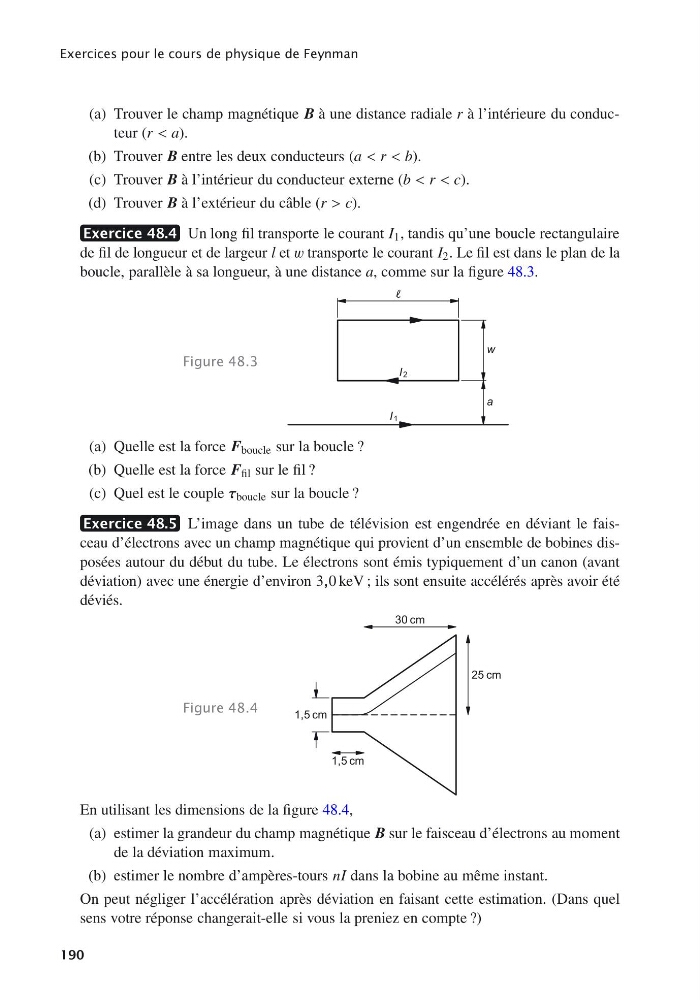

Exercices pour le cours de physique de Feynman
(a) Trouver le champ magnétique B à une distance radiale r à l’intérieure du conducteur (r < a).
(b) Trouver B entre les deux conducteurs (a < r < b).
(c) Trouver B à l’intérieur du conducteur externe (b < r < c).
(d) Trouver B à l’extérieur du câble (r > c).
Exercice 48.4 Un long fil transporte le courant I 1 , tandis qu’une boucle rectangulaire
de fil de longueur et de largeur l et w transporte le courant I 2 . Le fil est dans le plan de la
boucle, parallèle à sa longueur, à une distance a, comme sur la figure 48.3.
Figure 48.3
I1
I2
a
w
(a) Quelle est la force F boucle sur la boucle ?
(b) Quelle est la force F fil sur le fil ?
(c) Quel est le couple τ boucle sur la boucle ?
Exercice 48.5 L’image dans un tube de télévision est engendrée en déviant le faisceau d’électrons avec un champ magnétique qui provient d’un ensemble de bobines disposées autour du début du tube. Le électrons sont émis typiquement d’un canon (avant
déviation) avec une énergie d’environ 3,0 keV ; ils sont ensuite accélérés après avoir été
déviés.
Figure 48.4
30 cm
25 cm
1,5 cm
1,5 cm
En utilisant les dimensions de la figure 48.4,
(a) estimer la grandeur du champ magnétique B sur le faisceau d’électrons au moment
de la déviation maximum.
(b) estimer le nombre d’ampères-tours nI dans la bobine au même instant.
On peut négliger l’accélération après déviation en faisant cette estimation. (Dans quel
sens votre réponse changerait-elle si vous la preniez en compte ?)
190
