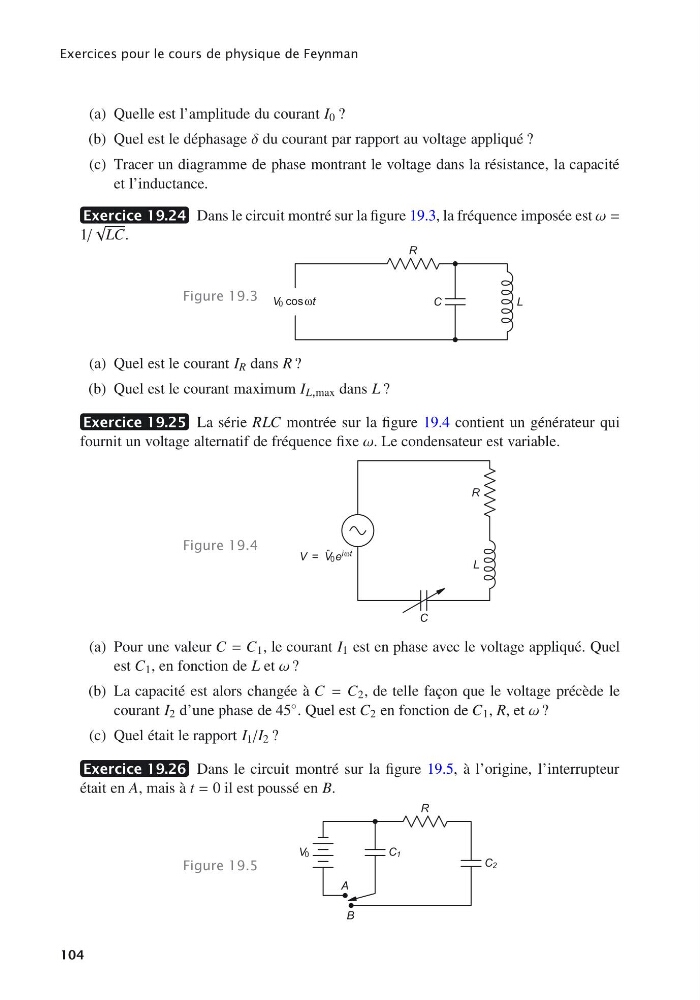

Exercices pour le cours de physique de Feynman
(a) Quelle est l’amplitude du courant I 0 ?
(b) Quel est le déphasage δ du courant par rapport au voltage appliqué ?
(c) Tracer un diagramme de phase montrant le voltage dans la résistance, la capacité
et l’inductance.
Exercice 19.24 Dans le circuit montré sur la figure 19.3, la fréquence imposée est ω =
1/
√
LC.
Figure 19.3
R
L
C
V0 cosωt
(a) Quel est le courant I R dans R ?
(b) Quel est le courant maximum I L,max dans L ?
Exercice 19.25 La série RLC montrée sur la figure 19.4 contient un générateur qui
fournit un voltage alternatif de fréquence fixe ω. Le condensateur est variable.
Figure 19.4
R
L
C
V = ˆ
V0e
iωt
(a) Pour une valeur C = C 1 , le courant I 1 est en phase avec le voltage appliqué. Quel
est C 1 , en fonction de L et ω ?
(b) La capacité est alors changée à C = C 2 , de telle façon que le voltage précède le
courant I 2 d’une phase de 45 ◦ . Quel est C 2 en fonction de C 1 , R, et ω ?
(c) Quel était le rapport I 1 /I 2 ?
Exercice 19.26 Dans le circuit montré sur la figure 19.5, à l’origine, l’interrupteur
était en A, mais à t = 0 il est poussé en B.
Figure 19.5
R
C1
C2
A
B
V0
104
(a) Quelle est l’amplitude du courant I 0 ?
(b) Quel est le déphasage δ du courant par rapport au voltage appliqué ?
(c) Tracer un diagramme de phase montrant le voltage dans la résistance, la capacité
et l’inductance.
Exercice 19.24 Dans le circuit montré sur la figure 19.3, la fréquence imposée est ω =
1/
√
LC.
Figure 19.3
R
L
C
V0 cosωt
(a) Quel est le courant I R dans R ?
(b) Quel est le courant maximum I L,max dans L ?
Exercice 19.25 La série RLC montrée sur la figure 19.4 contient un générateur qui
fournit un voltage alternatif de fréquence fixe ω. Le condensateur est variable.
Figure 19.4
R
L
C
V = ˆ
V0e
iωt
(a) Pour une valeur C = C 1 , le courant I 1 est en phase avec le voltage appliqué. Quel
est C 1 , en fonction de L et ω ?
(b) La capacité est alors changée à C = C 2 , de telle façon que le voltage précède le
courant I 2 d’une phase de 45 ◦ . Quel est C 2 en fonction de C 1 , R, et ω ?
(c) Quel était le rapport I 1 /I 2 ?
Exercice 19.26 Dans le circuit montré sur la figure 19.5, à l’origine, l’interrupteur
était en A, mais à t = 0 il est poussé en B.
Figure 19.5
R
C1
C2
A
B
V0
104
