ÉTUDE DE L’ÉQUILIBRE LIQUIDE-GAZ
D’autres fluides tels NH 3 (de température critique θ C,NH 3 = 132˚C) ou Cl 2 (de température
critique θ C,Cl 2 = 144˚C) ont leur température critique supérieure à la température de stockage. On a intérêt à stocker ces fluides sous pression élevée et sous forme de liquide en
équilibre avec sa vapeur pour minimiser l’encombrement. Cependant, en cas d’échauffement
accidentel de la bouteille, le fluide stocké évolue à volume massique constant, donc le long
d’une verticale sur le diagramme de Clapeyron (voir figure 21.19), d’une isotherme T à une
isotherme T > T .
P
v
T C
T
T
M
N
M
N
C
v C

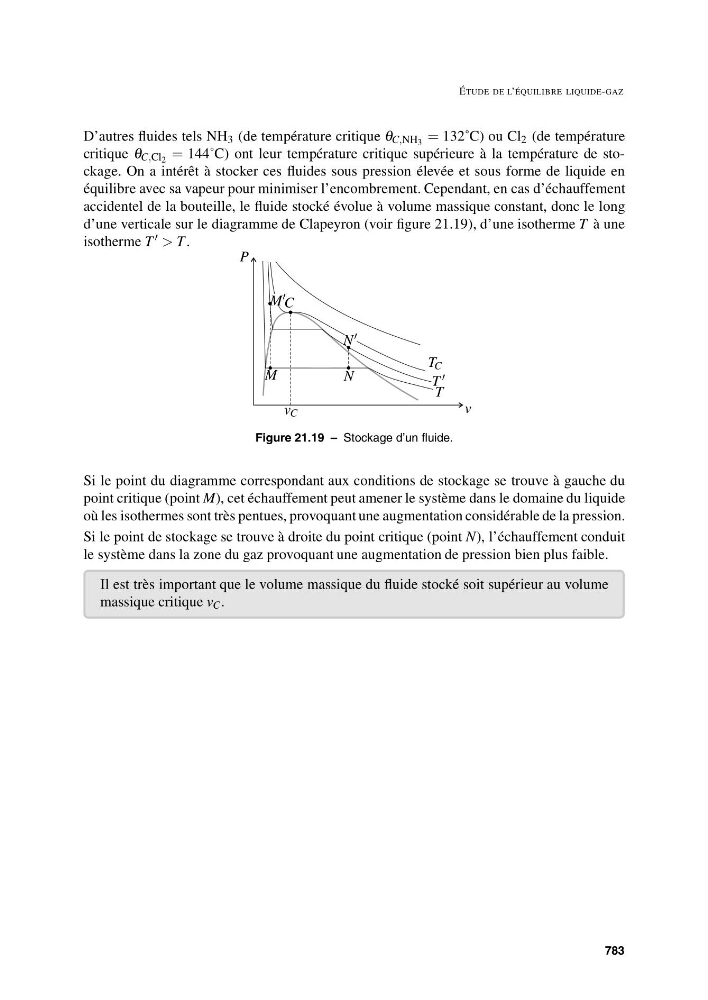

Figure 21.19 – Stockage d’un fluide.
Si le point du diagramme correspondant aux conditions de stockage se trouve à gauche du
point critique (point M), cet échauffement peut amener le système dans le domaine du liquide
où les isothermes sont très pentues, provoquant une augmentation considérable de la pression.
Si le point de stockage se trouve à droite du point critique (point N), l’échauffement conduit
le système dans la zone du gaz provoquant une augmentation de pression bien plus faible.
Il est très important que le volume massique du fluide stocké soit supérieur au volume
massique critique v C .
783
