LENTILLES MINCES
A
B
A
B
H
H
F
F
O

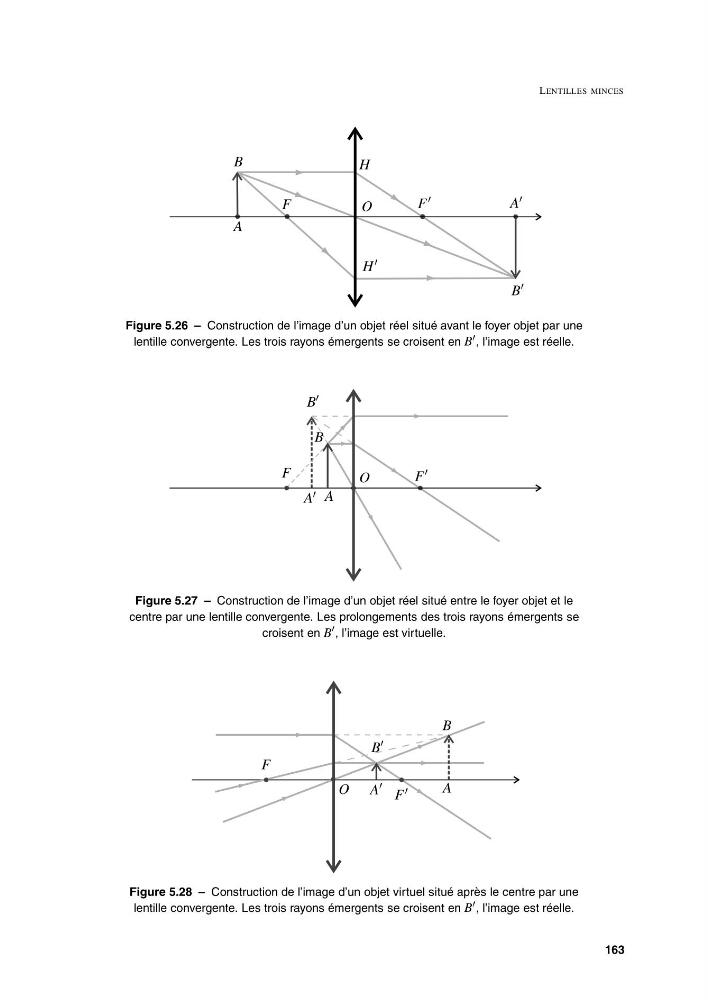

Figure 5.26 – Construction de l’image d’un objet réel situé avant le foyer objet par une
lentille convergente. Les trois rayons émergents se croisent en B , l’image est réelle.
A
B
A
B
F
F
O
Figure 5.27 – Construction de l’image d’un objet réel situé entre le foyer objet et le
centre par une lentille convergente. Les prolongements des trois rayons émergents se
croisent en B , l’image est virtuelle.
A
B
A
B
F
F
O
Figure 5.28 – Construction de l’image d’un objet virtuel situé après le centre par une
lentille convergente. Les trois rayons émergents se croisent en B , l’image est réelle.
163
