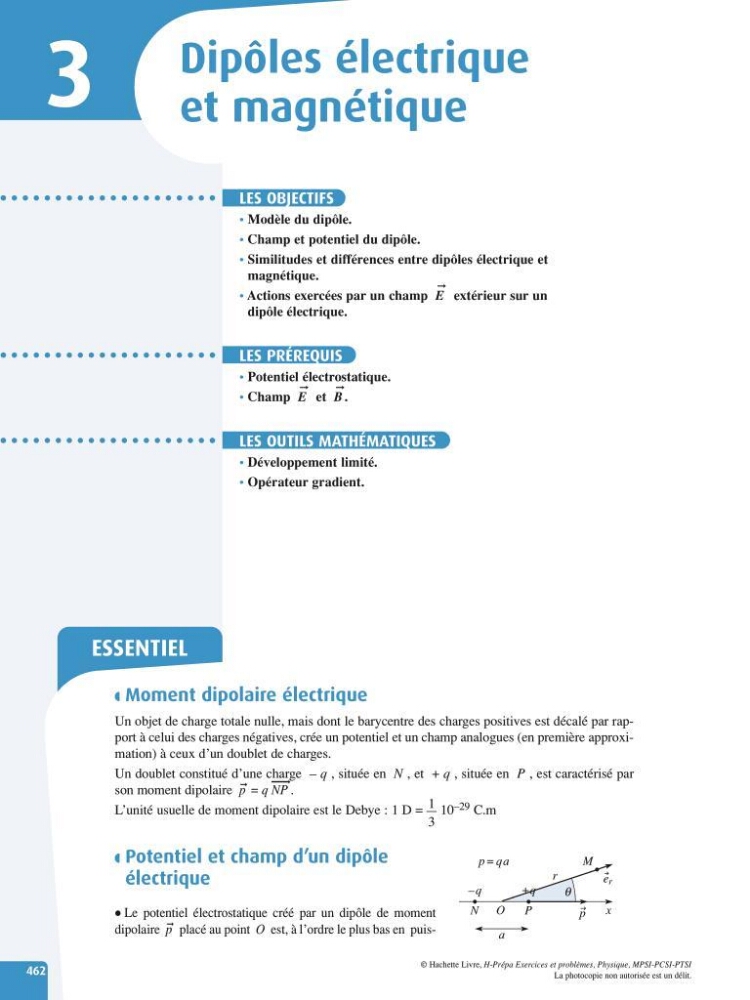

3
Dipôles électrique
et magnétique
ESSENTIEL
©Hachette Livre, H-Prépa Exercices et problèmes, Physique, MPSI-PCSI-PTSI
La photocopie non autorisée est un délit.
LES OBJECTIFS
• Modèle du dipôle.
• Champ et potentiel du dipôle.
• Similitudes et différences entre dipôles électrique et
magnétique.
• Actions exercées par un champ E
➞ extérieursur un
dipôle électrique.
LES PRÉREQUIS
• Potentiel électrostatique.
• Champ E
➞ et B
➞
.
LES OUTILS MATHÉMATIQUES
• Développement limité.
• Opérateur gradient.
Moment dipolaire électrique
Un objet de charge totale nulle, mais dont le barycentre des charges positives est décalé par rapport à celui des charges négatives, crée un potentiel et un champ analogues (en première approximation) à ceux d’un doublet de charges.
Un doublet constitué d’une charge – q , située en N , et + q , située en P , est caractérisé par
son moment dipolaire p
➞ = q NP
— ➞
.
L’unité usuelle de moment dipolaire est le Debye : 1 D =
1
3
10 –29 C.m
Potentiel et champ d’un dipôle
électrique
• Le potentiel électrostatique créé par un dipôle de moment
dipolaire p
➞ placé au point O est, à l’ordre le plus bas en puise r
Ox
N
P
p
M
–q
p = qa
a
r
θ
+q
