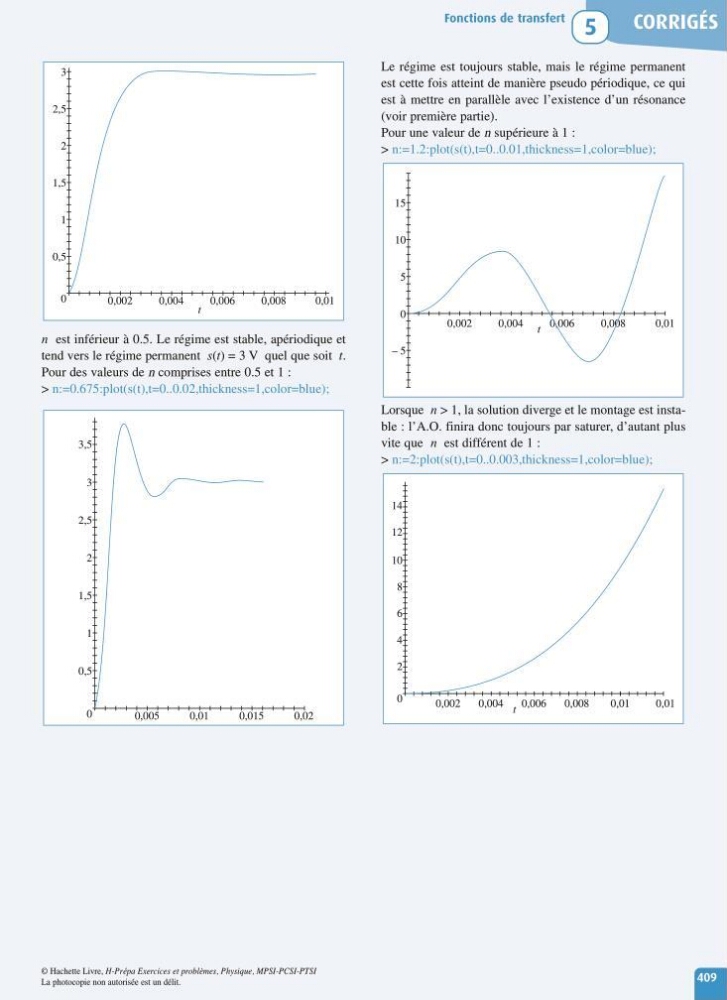

n est inférieur à0.5. Le régime est stable, apériodique et
tend vers le régime permanent s(t)=3Vq uel que soit t.
Pour des valeurs de n comprises entre 0.5 et 1:
>n:=0.675:plot(s(t),t=0..0.02,thickness=1,color=blue);
0,005
0,01
0,015
0,02
3
3,5
2,5
2
1,5
1
0,5
0
t
0,002
0,004
0,006
0,008
0,01
3
2,5
2
1,5
1
0,5
0
Le régime est toujours stable, mais le régime permanent
est cette fois atteint de manièrepseudo périodique, ce qui
est àm ettre en parallèlea vec l’existence d’un résonance
(voir première partie).
Pour une valeur de n supérieure à1:
>n:=1.2:plot(s(t),t=0..0.01,thickness=1,color=blue);
Lorsque n >1,lasolution diverge et le montage est instable :l’A.O. finira donc toujours par saturer,d’autant plus
vite que n est différent de 1:
>n:=2:plot(s(t),t=0..0.003,thickness=1,color=blue);
10
12
14
8
6
2
0
t
0,002
0,004
0,006
0,008
0,01
0,01
4
15
10
5
–5
t
0,002
0,004
0,006
0,008
0,01
0
CORRIGÉS
Fonctions de transfert
