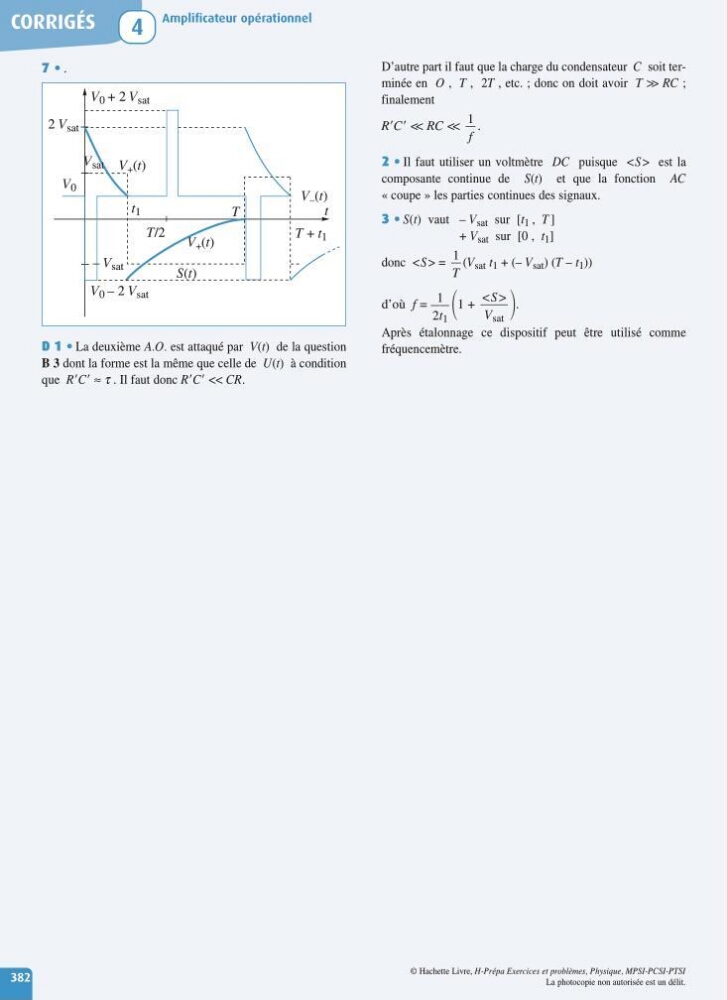

7 • .
D1•La deuxième A.O. est attaqué par V(t)d elaquestion
B3dont la forme est la même que celle de U(t)àcondition
que RC ≈ τ .Ilfaut donc RC << CR.
2 V sat
V 0 +2V sat
V 0 –2V sat
T/2
T
V – (t)
V + (t)
V + (t)
S(t)
V 0
T + t 1
t 1
t
– V sat
V sat
D’autre part il faut que la charge du condensateur C soit terminée en O , T ,2 T ,e tc. ;d onc on doit avoir T >> RC ;
finalement
RC << RC << .
2 • Il faut utiliser un voltmètre DC puisque< S >e st la
composante continue de S(t)e tq ue la fonction AC
«coupe »les partiescontinues des signaux.
3 • S(t)v aut – V sat sur [t 1 , T ]
+ V sat sur [0 , t 1 ]
donc = (V sat t 1 +(–V sat )(T–t 1 ))
d’où f =
2
1
t 1
1+ .
Après étalonnage ce dispositif peut être utilisé comme
fréquencemètre.
1
f
< S >
V sat
1
T
CORRIGÉS
Amplificateur opérationnel
4
382
