©Hachette Livre, H-Prépa Exercices et problèmes, Physique, MPSI-PCSI-PTSI
La photocopie non autorisée est un délit.
191
Conseils et pièges à éviter
• Attention à l’orientation des angles.
• Penser aux symétries avec le prisme.
ESSENTIEL
Le prisme, utilisation en spectroscopie
6

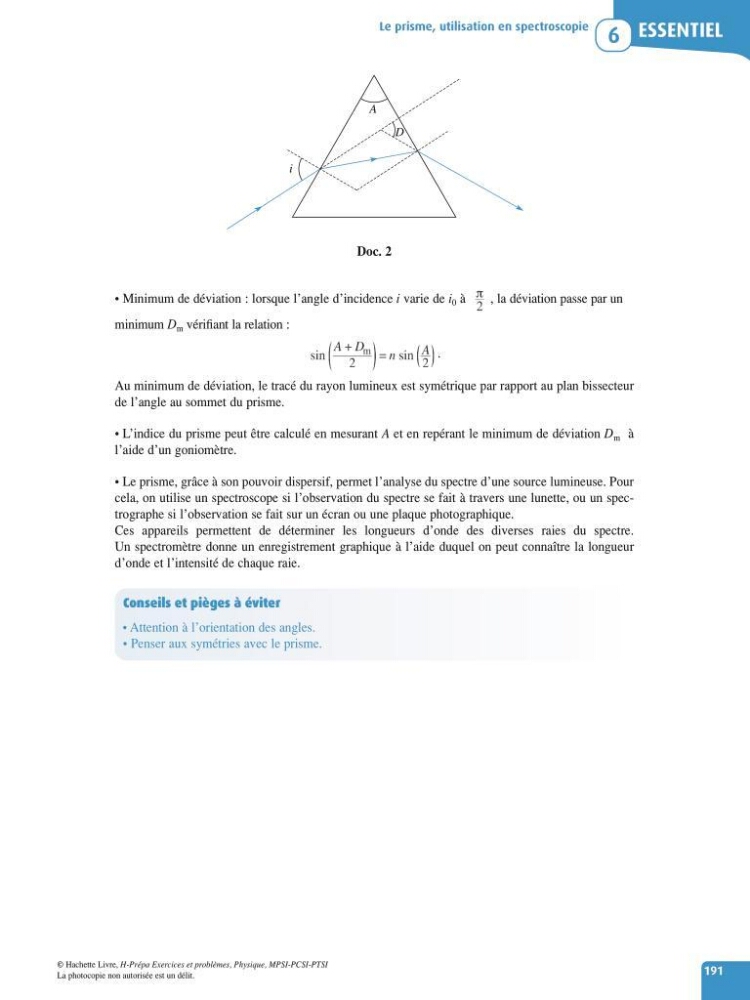

Doc. 2
•Minimum de déviation : lorsque l’angle d’incidence i varie de i 0 à
, la déviation passe par un
minimum D m vérifiant la relation :
.
Au minimum de déviation, le tracé du rayon lumineux est symétrique par rapport au plan bissecteur
de l’angle au sommet du prisme.
•L ’indice du prisme peut être calculé en mesurant A et en repérant le minimum de déviation D m à
l’aide d’un goniomètre.
•Le prisme, grâce à son pouvoir dispersif, permet l’analyse du spectre d’une source lumineuse. Pour
cela, on utilise un spectroscope si l’observation du spectre se fait à travers une lunette, ou un spectrographe si l’observation se fait sur un écran ou une plaque photographique.
Ces appareils permettent de déterminer les longueurs d’onde des diverses raies du spectre.
Un spectromètre donne un enregistrement graphique à l’aide duquel on peut connaître la longueur
d’onde et l’intensité de chaque raie.
A
D
i
