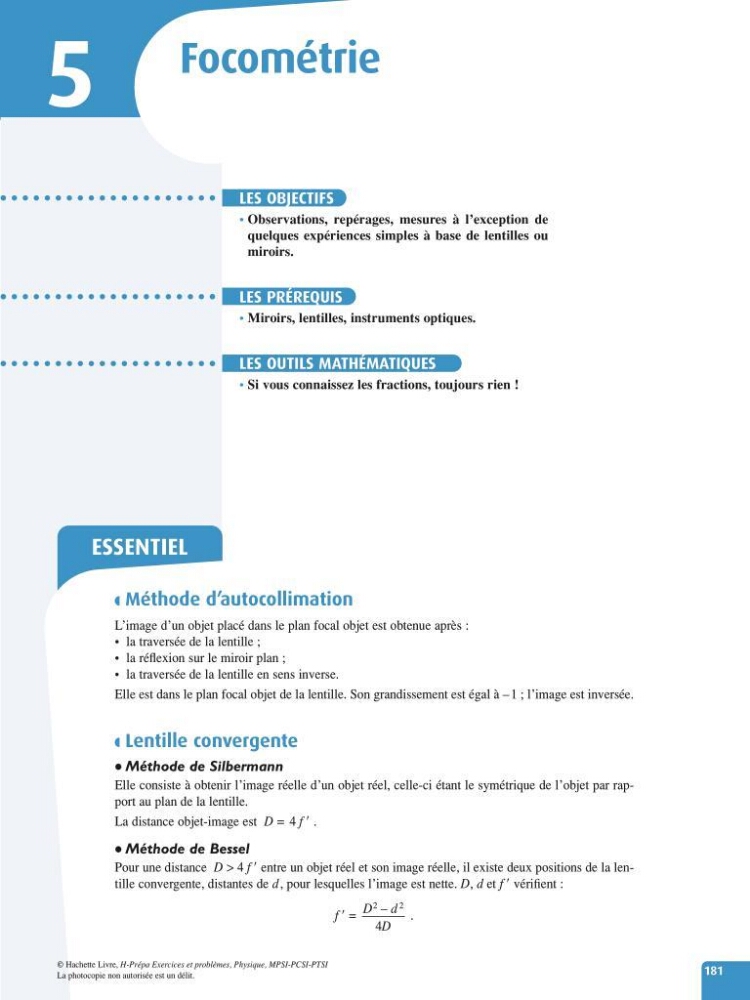

5
Focométrie
181
LES OBJECTIFS
• Observations, repérages, mesures à l’exception de
quelques expériences simples à base de lentilles ou
miroirs.
LES PRÉREQUIS
• Miroirs, lentilles, instruments optiques.
LES OUTILS MATHÉMATIQUES
• Si vous connaissez les fractions, toujours rien !
ESSENTIEL
Méthode d’autocollimation
L’image d’un objet placé dans le plan focal objet est obtenue après :
•l a traversée de la lentille ;
•l a réflexion sur le miroir plan ;
•l a traversée de la lentille en sens inverse.
Elle est dans le plan focal objet de la lentille. Son grandissement est égal à –1 ; l’image est inversée.
Lentille convergente
• Méthode de Silbermann
Elle consiste à obtenir l’image réelle d’un objet réel, celle-ci étant le symétrique de l’objet par rapport au plan de la lentille.
La distance objet-image est D =4f.
• Méthode de Bessel
Pour une distance D > 4 f entre un objet réel et son image réelle, il existe deux positions de la lentille convergente, distantes de d, pour lesquelles l’image est nette. D, d et f vérifient :
f =
.
D
2
– d
2
4D
