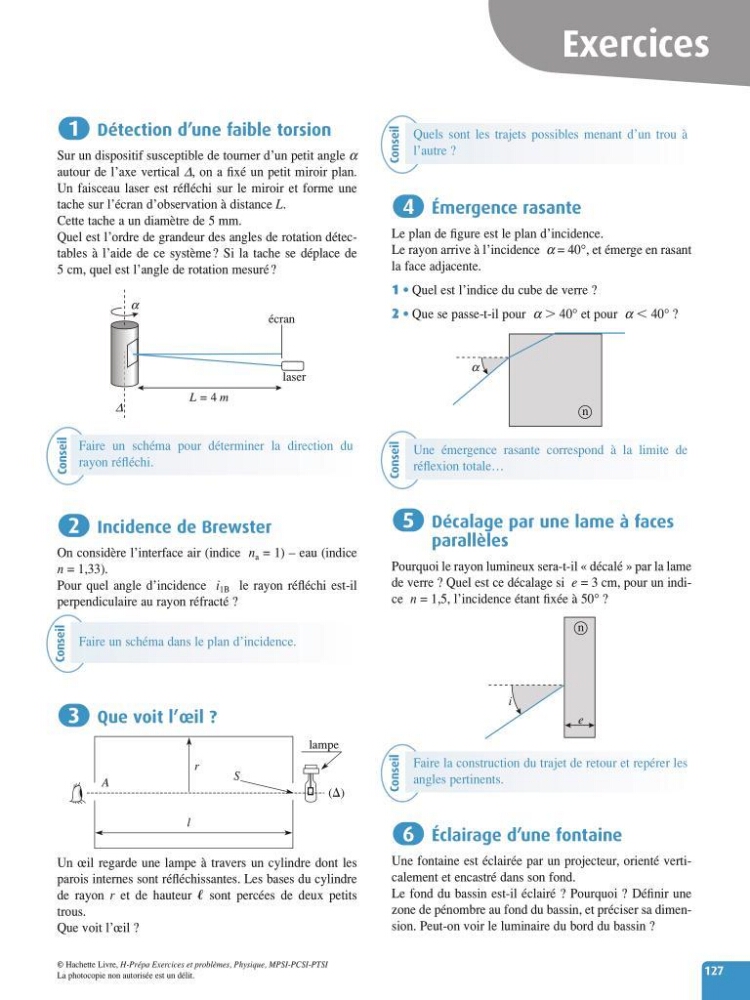

Détection d’une faible torsion
Sur un dispositif susceptible de tourner d’un petit angle a
autour de l’axe vertical D, on a fixé un petit miroir plan.
Un faisceau laser est réfléchi sur le miroir et forme une
tache sur l’écran d’observation à distance L.
Cette tache a un diamètre de 5 mm.
Quel est l’ordre de grandeur des angles de rotation détectables à l’aide de ce système ? Si la tache se déplace de
5cm, quel est l’angle de rotation mesuré ?
Incidence de Brewster
On considère l’interface air (indice n a = 1) – eau (indice
n = 1,33).
Pour quel angle d’incidence i 1B le rayon réfléchi est-il
perpendiculaire au rayon réfracté ?
Que voit l’œil ?
Un œil regarde une lampe à travers un cylindre dont les
parois internes sont réfléchissantes. Les bases du cylindre
de rayon r et de hauteur sont percées de deux petits
trous.
Que voit l’œil ?
l
r
A
S
()
lampe
3
2
L = 4 m
laser
écran
a
D
1
Émergence rasante
Le plan de figure est le plan d’incidence.
Le rayon arrive à l’incidence a = 40°, et émerge en rasant
la face adjacente.
1 • Quel est l’indice du cube de verre ?
2 • Que se passe-t-il pour a 40° et pour a 40° ?
Décalage par une lame à faces
parallèles
Pourquoi le rayon lumineux sera-t-il «décalé » par la lame
de verre ? Quel est ce décalage si e = 3cm, pour un indice n = 1,5, l’incidence étant fixée à 50° ?
Éclairage d’une fontaine
Une fontaine est éclairée par un projecteur, orienté verticalement et encastré dans son fond.
Le fond du bassin est-il éclairé ? Pourquoi?Définir une
zone de pénombre au fond du bassin, et préciser sa dimension. Peut-on voir le luminaire du bord du bassin ?
6
n
e
i
5
a
n
4
127
Exercices
Conseil
Faire un schéma pour déterminer la direction du
rayon réfléchi.
Conseil
Faire un schéma dans le plan d’incidence.
Conseil
Quels sont les trajets possibles menant d’un trou à
l’autre ?
Conseil
Une émergence rasante correspond à la limite de
réflexion totale…
Conseil
Faire la construction du trajet de retour et repérer les
angles pertinents.
