252
10 • Spin
T
(a)
(b)

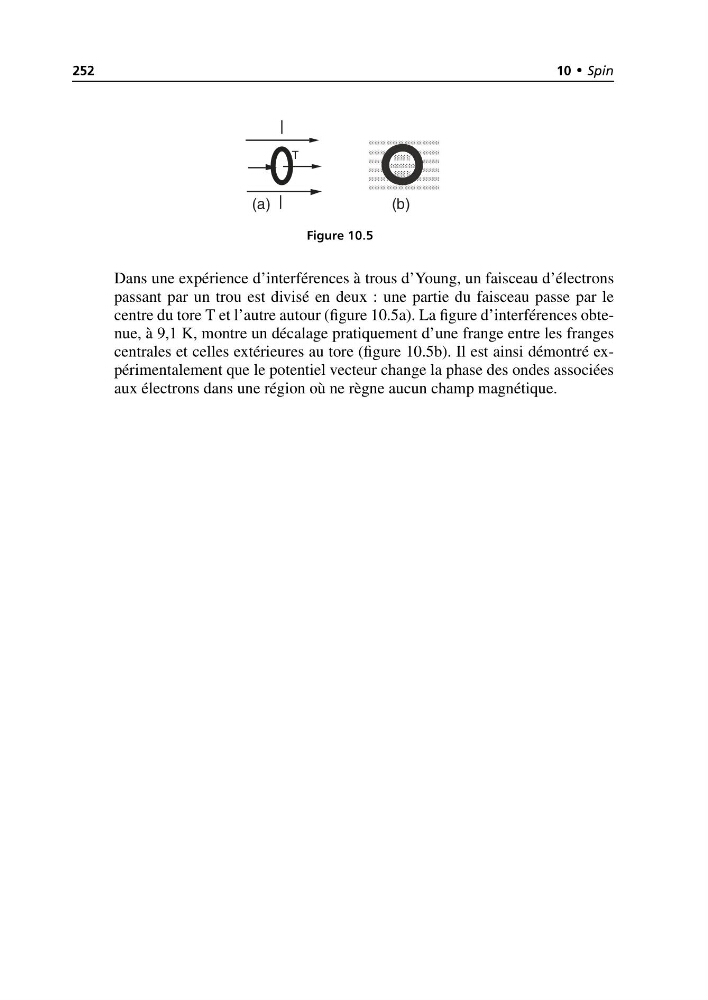

Figure 10.5
Dans une expérience d’interférences à trous d’Young, un faisceau d’électrons
passant par un trou est divisé en deux : une partie du faisceau passe par le
centre du tore T et l’autre autour (figure 10.5a). La figure d’interférences obtenue, à 9,1 K, montre un décalage pratiquement d’une frange entre les franges
centrales et celles extérieures au tore (figure 10.5b). Il est ainsi démontré expérimentalement que le potentiel vecteur change la phase des ondes associées
aux électrons dans une région où ne règne aucun champ magnétique.
