Outils du marché : de la théorie à la pratique
Objecteering
Objecteering est un outil français de la société éponyme, filiale de SOFTEAM, qui a été acteur
majeur dans la comunauté des technologies objet et premier membre Européen de l’OMG.
Dans ce logiciel, le terme physical model désigne un schéma relationnel (niveau logique) et
logical model désigne un script SQL.
Avant tout, créez un projet puis configurez l’affichage des tags qui serviront à annoter un
diagramme de classes pour sa transformation (Tools/Diagram graphic options/
Properties Class Diagram, rendre visible les tagged values). Ensuite déployez le
module SQL (Tools/Deploy an MDAC... choisir SQLDesigner). Concernant ce module
(Tools/MDAC options...), configurez l’accès à votre base. Dans l’option Diagram
generation... cochez la case Generates diagram...

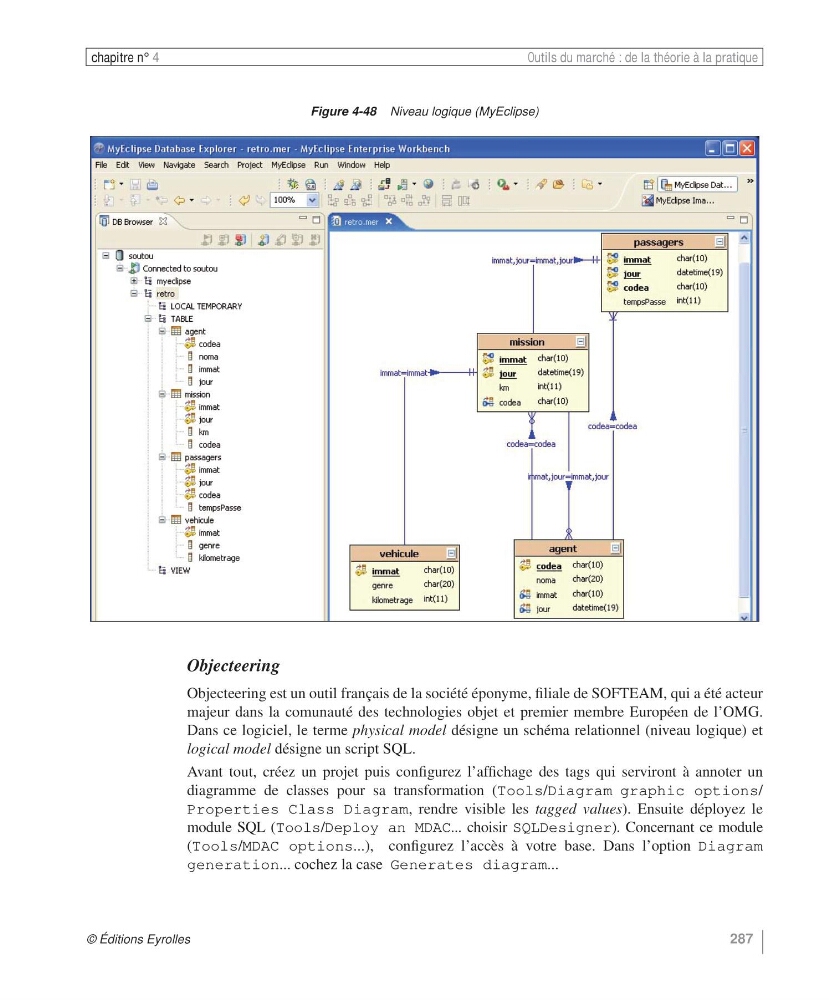

Figure 4-48 Niveau logique (MyEclipse)
