Les principales limitations côté UML se rapportent à l’absence d’identifiant de classe et de notation
pour les associations n-aires. Le processus de rétroconception d’une base est correct (grand
choix de SGBD) mais le schéma généré est de type Entity-Relationship (notation crow’s foot).
Pour vous faire une idée de ces possibilités Preferences/MyEclipse/Database
Explorer, configurez votre accès à la base puis créez une connexion Window/Open
Perspective/Other/MyEclipse/Database Explorer. Créez ensuite un diagramme
(clic droit New ER Diagram), enfin sélectionnez les tables à rétroconcevoir.

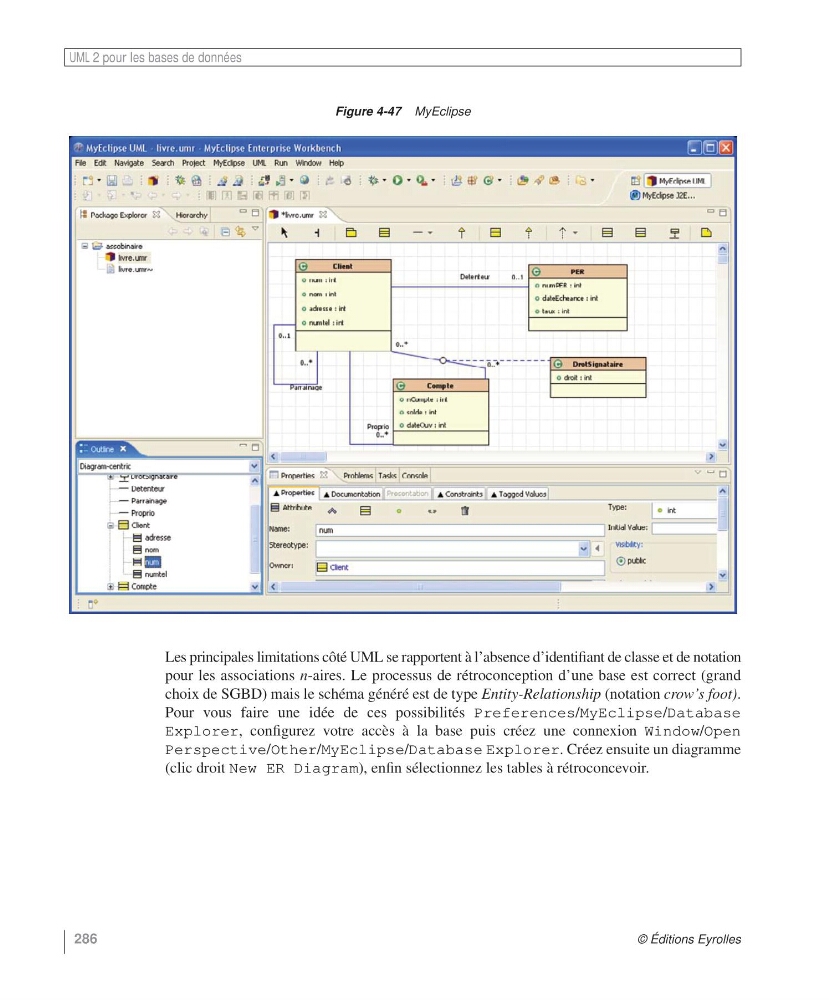

Figure 4-47 MyEclipse
