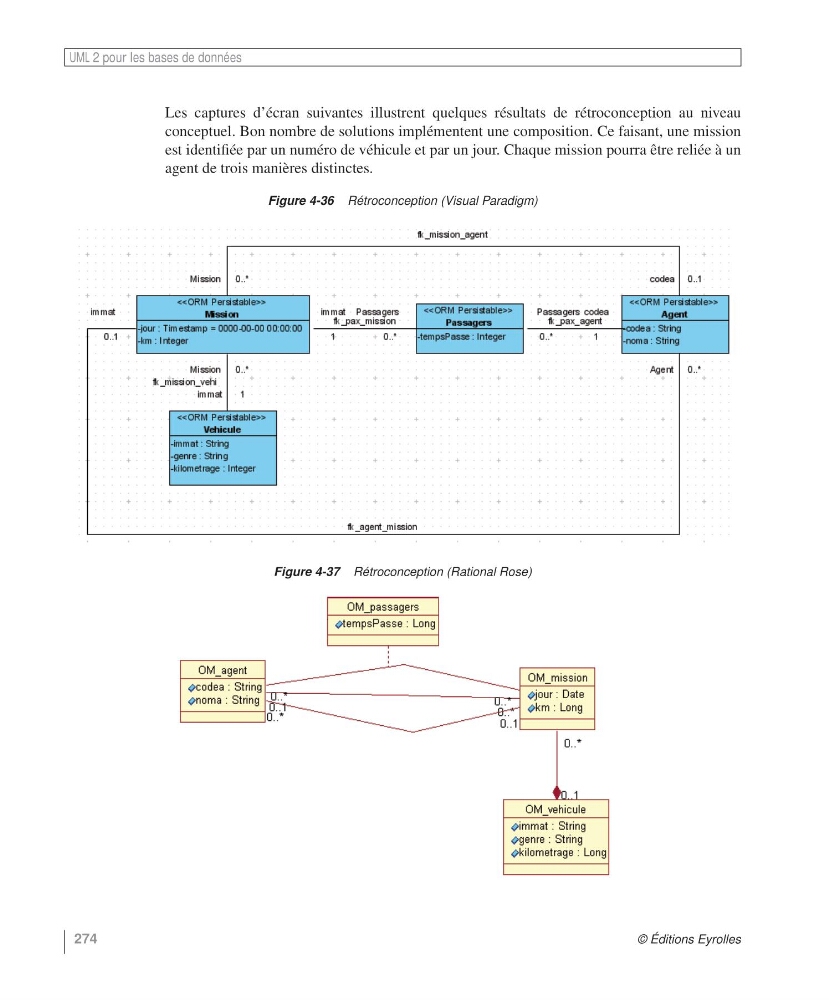

Les captures d’écran suivantes illustrent quelques résultats de rétroconception au niveau
conceptuel. Bon nombre de solutions implémentent une composition. Ce faisant, une mission
est identifiée par un numéro de véhicule et par un jour. Chaque mission pourra être reliée à un
agent de trois manières distinctes.
Figure 4-36 Rétroconception (Visual Paradigm)
Figure 4-37 Rétroconception (Rational Rose)
