265
chapitre n° 4
Outils du marché : de la théorie à la pratique
Bien que certaines contraintes prédéfinies de UML 2 soient déjà répertoriées par certains outils,
la traduction du conceptuel au physique n’est pas encore automatisée. Il vous incombera donc
de programmer explicitement au niveau du code SQL l’enrichissement sémantique de vos
diagrammes de classes.
Agrégations
L’exemple 4-23 met en œuvre une composition (qui exprime qu’un appartement est un
composant d’un immeuble) et une agrégation partagée (qui renforce l’association d’achat
entre un copropriétaire et un immeuble).
Niveau conceptuel
Les outils sont évalués sur la capacité de représenter ces deux formes d’agrégation.

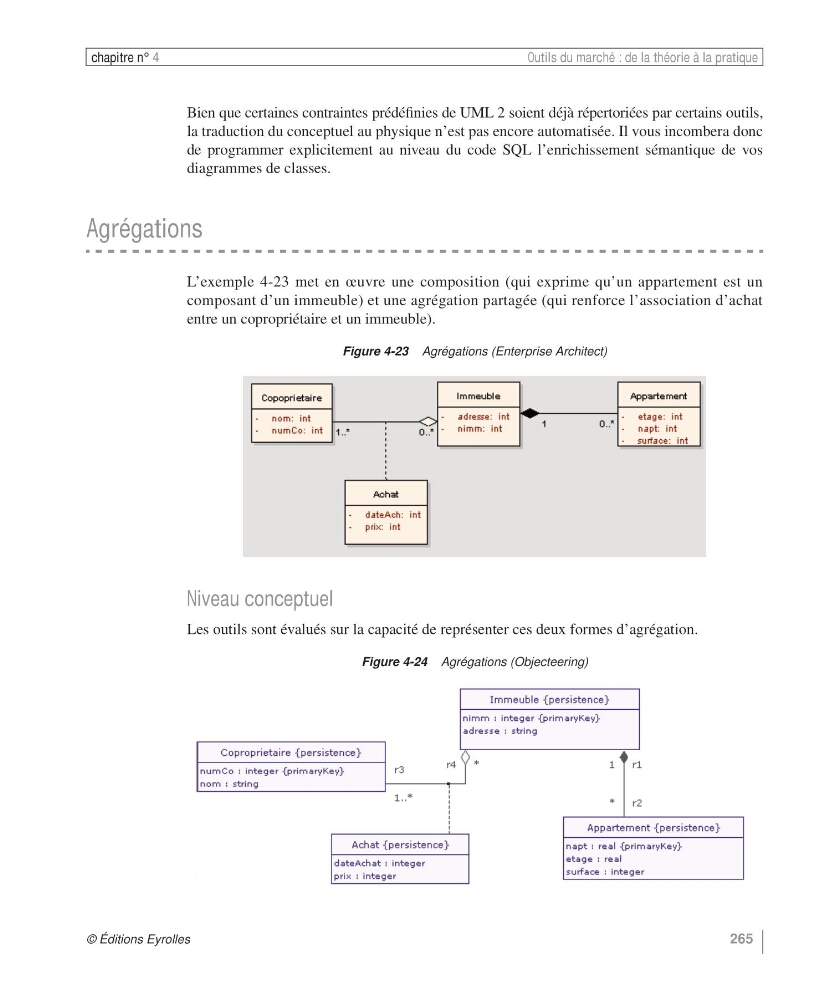

Figure 4-23 Agrégations (Enterprise Architect)
Figure 4-24 Agrégations (Objecteering)
