Le modèle logique de Rational Rose est décrit à l’aide du profil UML.
Script SQL
Les outils sont évalués sur la dénomination des clés étrangères (on devrait pouvoir retrouver le
nom de certaines associations liées à la classe-association).
Bilan intermédiaire
C’est au niveau logique, durant la phase de migration des clés étrangères, que les disparités se
produisent. Seuls trois outils passent ce test haut la main, il s’agit de Objecteering, Rational
Rose et PowerAMC.

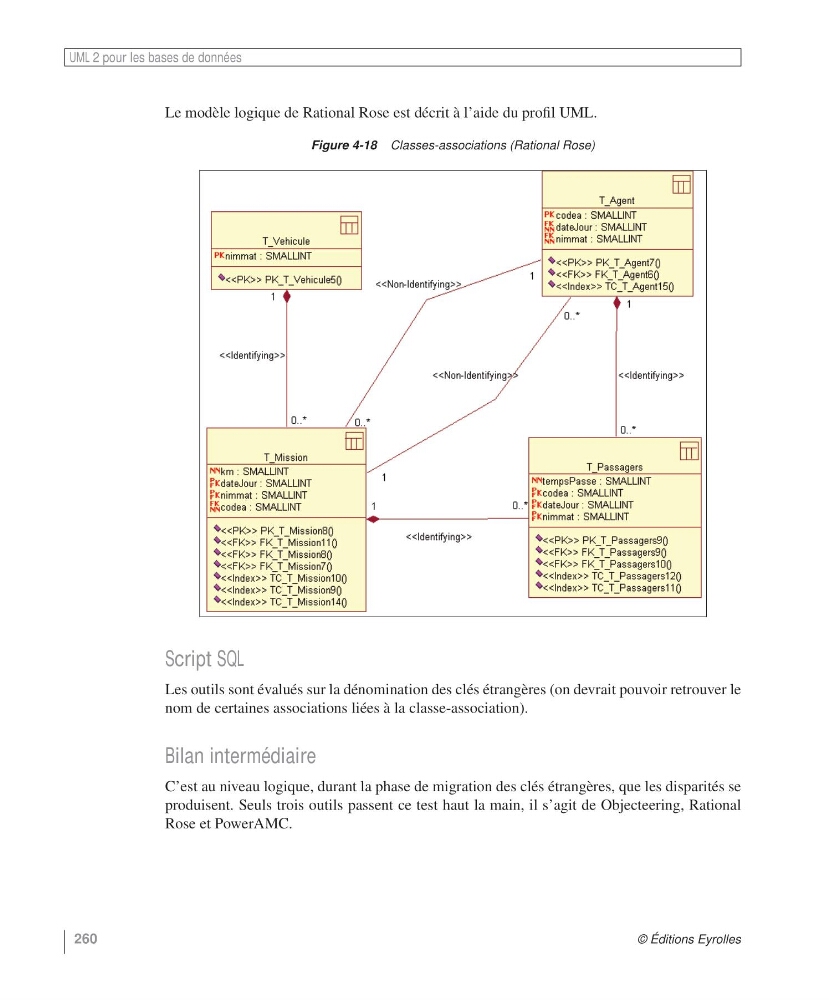

Figure 4-18 Classes-associations (Rational Rose)
