chapitre n° 4
Outils du marché : de la théorie à la pratique
Niveau logique
Les outils sont évalués sur la capacité de générer correctement un schéma relationnel en fonction
des multiplicités des classes-associations.
Le modèle relationnel attendu est le suivant.

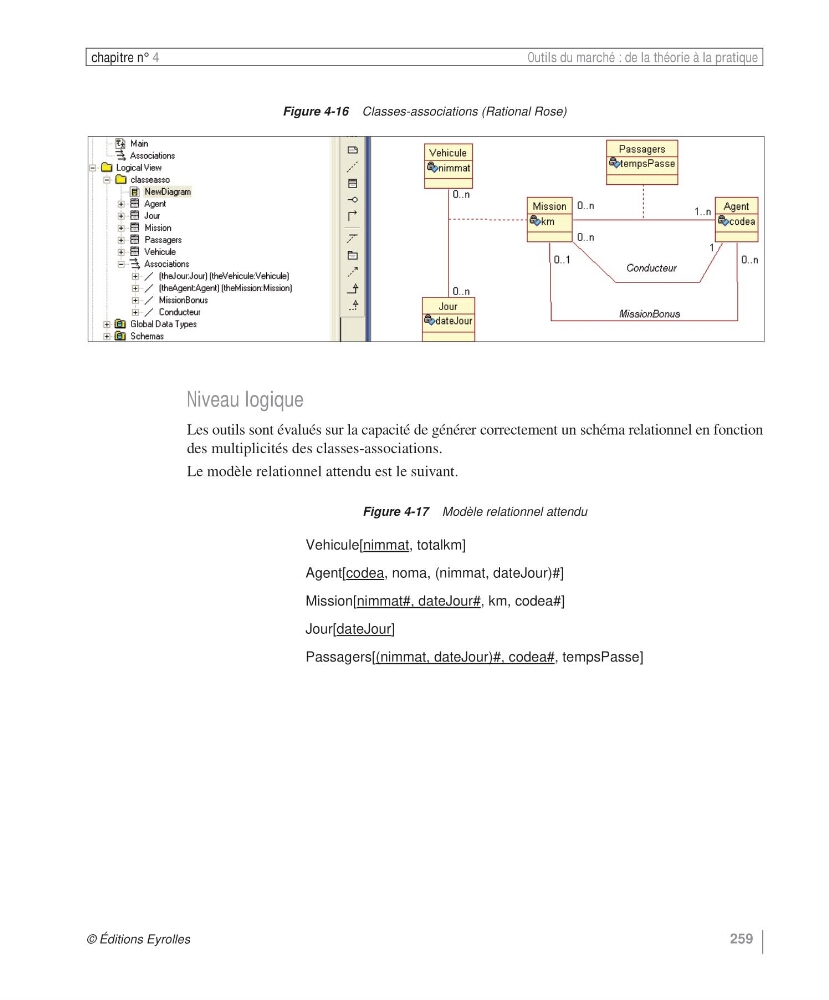

Figure 4-16 Classes-associations (Rational Rose)
Figure 4-17 Modèle relationnel attendu
Vehicule[nimmat, totalkm]
Agent[codea, noma, (nimmat, dateJour)#]
Mission[nimmat#, dateJour#, km, codea#]
Jour[dateJour]
Passagers[(nimmat, dateJour)#, codea#, tempsPasse]
