Association plusieurs-à-plusieurs

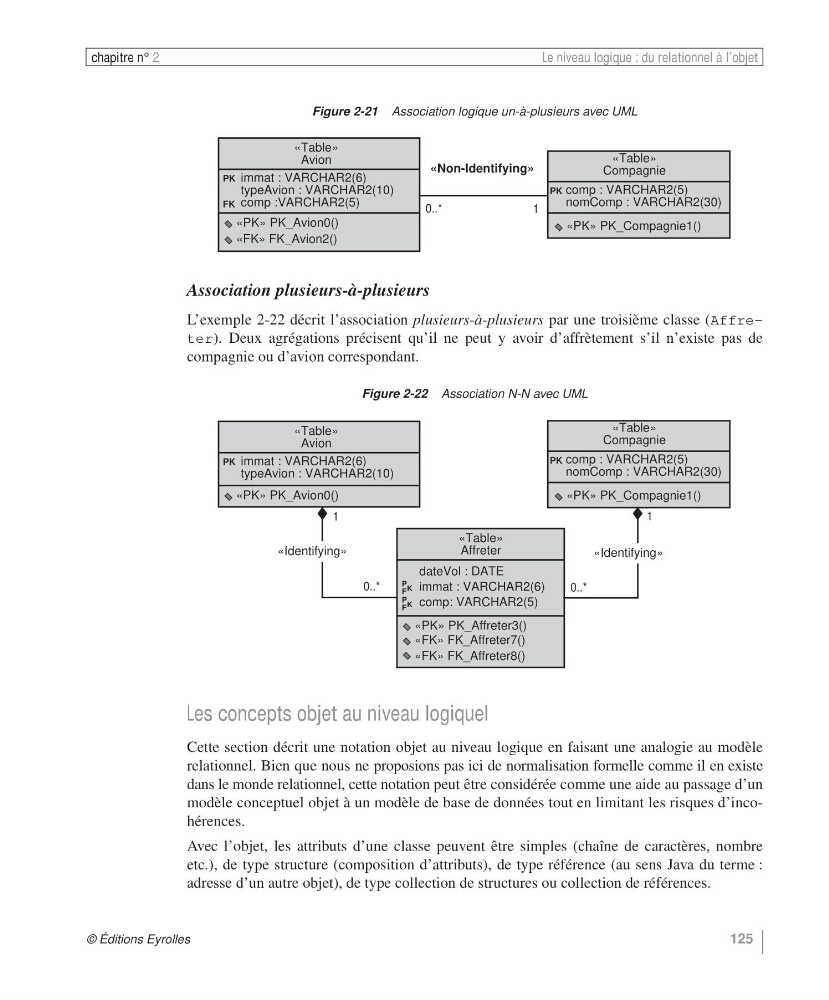

L’exemple 2-22 décrit l’association plusieurs-à-plusieurs par une troisième classe (Affreter). Deux agrégations précisent qu’il ne peut y avoir d’affrètement s’il n’existe pas de
compagnie ou d’avion correspondant.
Les concepts objet au niveau logiquel
Cette section décrit une notation objet au niveau logique en faisant une analogie au modèle
relationnel. Bien que nous ne proposions pas ici de normalisation formelle comme il en existe
dans le monde relationnel, cette notation peut être considérée comme une aide au passage d’un
modèle conceptuel objet à un modèle de base de données tout en limitant les risques d’incohérences.
Avec l’objet, les attributs d’une classe peuvent être simples (chaîne de caractères, nombre
etc.), de type structure (composition d’attributs), de type référence (au sens Java du terme :
adresse d’un autre objet), de type collection de structures ou collection de références.
