Chapitre 1 : Lois générales de l’électrocinétique

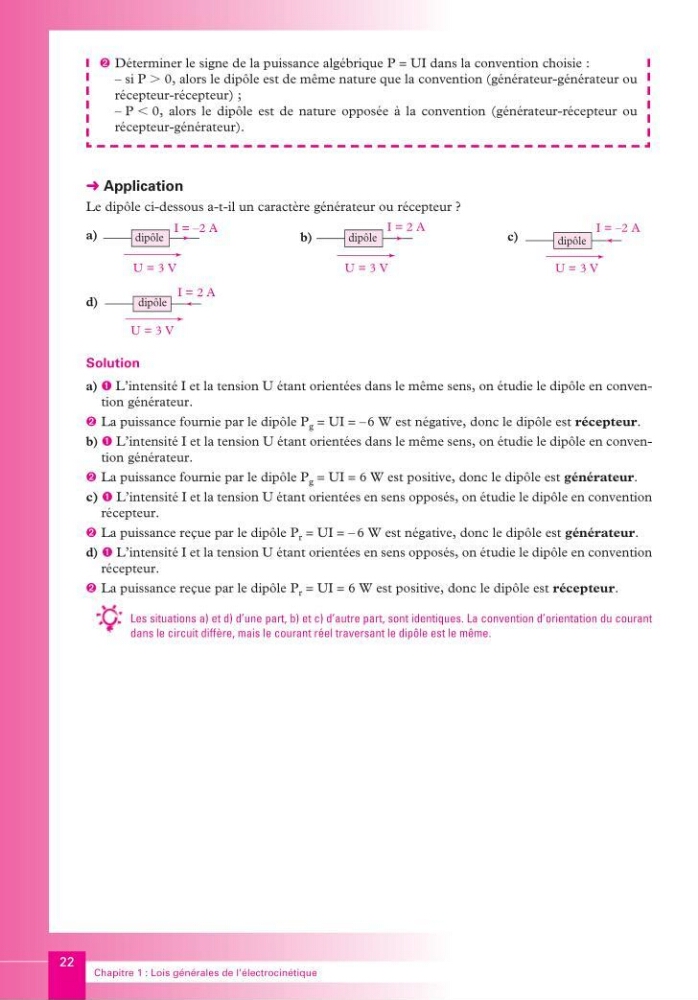

➜ Application
Le dipôle ci-dessous a-t-il un caractère générateur ou récepteur ?
Solution
a) – L’intensité I et la tension U étant orientées dans le même sens, on étudie le dipôle en convention générateur.
— La puissance fournie par le dipôle P g = UI = –6 W est négative, donc le dipôle est récepteur .
b) – L’intensité I et la tension U étant orientées dans le même sens, on étudie le dipôle en convention générateur.
— La puissance fournie par le dipôle P g = UI = 6 W est positive, donc le dipôle est générateur .
c) – L’intensité I et la tension U étant orientées en sens opposés, on étudie le dipôle en convention
récepteur.
— La puissance reçue par le dipôle P r = UI = – 6 W est négative, donc le dipôle est générateur .
d) – L’intensité I et la tension U étant orientées en sens opposés, on étudie le dipôle en convention
récepteur.
— La puissance reçue par le dipôle P r = UI = 6 W est positive, donc le dipôle est récepteur .
Les situations a) et d) d’une part, b) et c) d’autre part, sont identiques. La convention d’orientation du courant
dans le circuit diffère, mais le courant réel traversant le dipôle est le même.
— Déterminer le signe de la puissance algébrique P = UI dans la convention choisie :
– si P Ͼ 0, alors le dipôle est de même nature que la convention (générateur-générateur ou
récepteur-récepteur) ;
– P Ͻ 0, alors le dipôle est de nature opposée à la convention (générateur-récepteur ou
récepteur-générateur).
a)
b)
dipôle
d)
c)
dipôle
U = 3 V
dipôle
dipôle
U = 3 V
U = 3 V
U = 3 V
I = –2 A
I = 2 A
I = –2 A
I = 2 A
