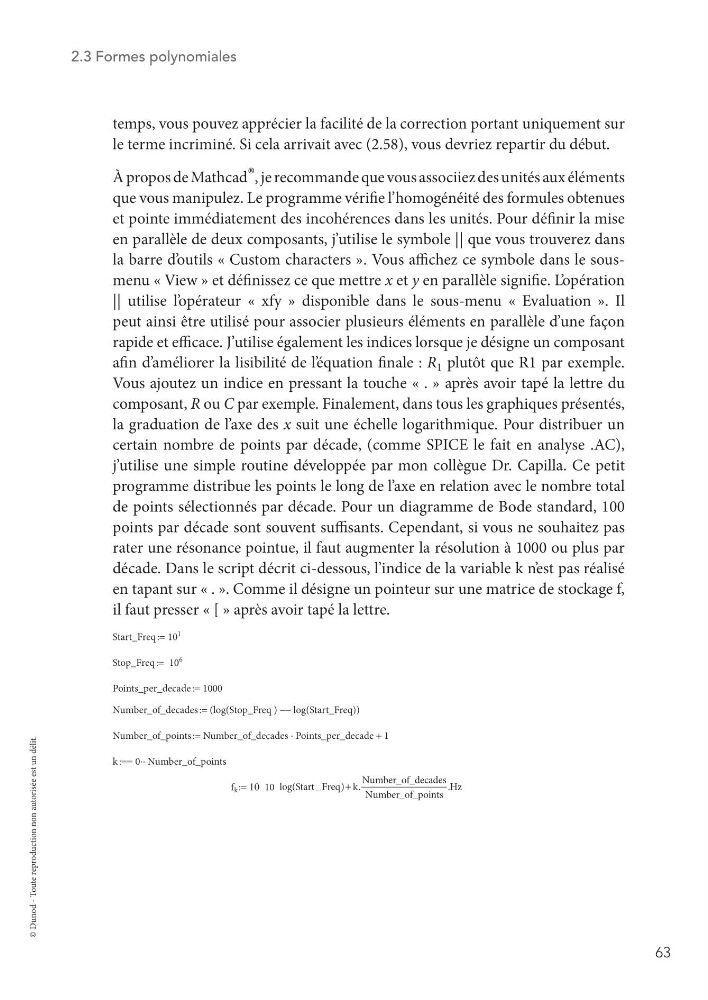

2.3 Formes polynomiales
temps, vous pouvez apprécier la facilité de la correction portant uniquement sur
le terme incriminé. Si cela arrivait avec (2.58), vous devriez repartir du début.
À propos de Mathcad®, je recommande que vous associiez des unités aux éléments
que vous manipulez. Le programme vérifie l’homogénéité des formules obtenues
et pointe immédiatement des incohérences dans les unités. Pour définir la mise
en parallèle de deux composants, j’utilise le symbole || que vous trouverez dans
la barre d’ outils « Custom characters ». Vous affichez ce symbole dans le sousmenu « View » et définissez ce que mettre x et y en parallèle signifie. L’ opération
|| utilise l’ opérateur « xfy » disponible dans le sous-menu « Evaluation ». Il
peut ainsi être utilisé pour associer plusieurs éléments en parallèle d’une façon
rapide et efficace. J’utilise également les indices lorsque je désigne un composant
afin d’améliorer la lisibilité de l’ équation finale : R 1 plutôt que R1 par exemple.
Vous ajoutez un indice en pressant la touche « . » après avoir tapé la lettre du
composant, R ou C par exemple. Finalement, dans tous les graphiques présentés,
la graduation de l’axe des x suit une échelle logarithmique. Pour distribuer un
certain nombre de points par décade, (comme SPICE le fait en analyse .AC),
j’utilise une simple routine développée par mon collègue Dr. Capilla. Ce petit
programme distribue les points le long de l’axe en relation avec le nombre total
de points sélectionnés par décade. Pour un diagramme de Bode standard, 100
points par décade sont souvent suffisants. Cependant, si vous ne souhaitez pas
rater une résonance pointue, il faut augmenter la résolution à 1000 ou plus par
décade. Dans le script décrit ci-dessous, l’indice de la variable k n’ est pas réalisé
en tapant sur « . ». Comme il désigne un pointeur sur une matrice de stockage f,
il faut presser « [ » après avoir tapé la lettre.
Start_Freq := 10
1
Stop_Freq := 10
6
Points_per_decade := 1000
Number_of_decades := (log(Stop_Freq ) -- log(Start_Freq))
Number_of_points := Number_of_decades ⋅ Points_per_decade + 1
k :== 0⋅⋅ Number_of_points
f k := 10 10
+
log(Start _Freq) k.
Number_of_decades
Number_of_points
.Hz
