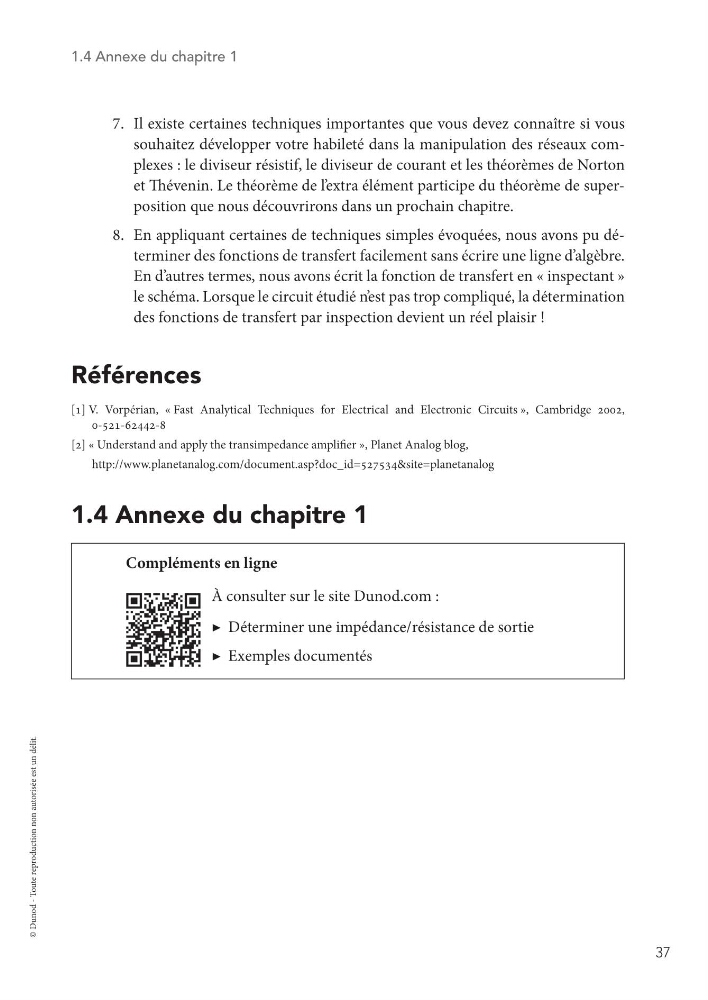

1.4 Annexe du chapitre 1
7. Il existe certaines techniques importantes que vous devez connaître si vous
souhaitez développer votre habileté dans la manipulation des réseaux complexes : le diviseur résistif, le diviseur de courant et les théorèmes de Norton
et Thévenin. Le théorème de l’ extra élément participe du théorème de superposition que nous découvrirons dans un prochain chapitre.
8. En appliquant certaines de techniques simples évoquées, nous avons pu déterminer des fonctions de transfert facilement sans écrire une ligne d’algèbre.
En d’autres termes, nous avons écrit la fonction de transfert en « inspectant »
le schéma. Lorsque le circuit étudié n’ est pas trop compliqué, la détermination
des fonctions de transfert par inspection devient un réel plaisir !
Références
[1] V. Vorpérian, « Fast Analytical Techniques for Electrical and Electronic Circuits », Cambridge 2002,
0-521-62442-8
[2] « Understand and apply the transimpedance amplifier », Planet Analog blog,
http://www.planetanalog.com/document.asp?doc_id=527534&site=planetanalog
1.4 Annexe du chapitre 1
Compléments en ligne
À consulter sur le site Dunod.com :
▶ Déterminer une impédance/résistance de sortie
▶ Exemples documentés
