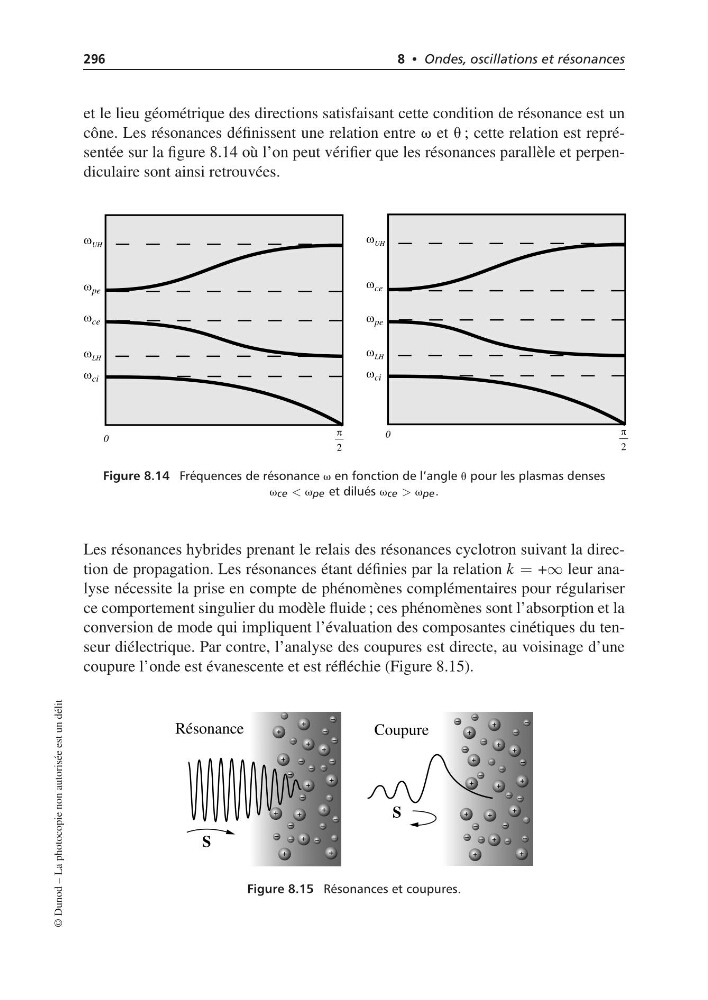

296
8 • Ondes, oscillations et résonances
et le lieu géométrique des directions satisfaisant cette condition de résonance est un
cône. Les résonances définissent une relation entre v et u ; cette relation est représentée sur la figure 8.14 où l’on peut vérifier que les résonances parallèle et perpendiculaire sont ainsi retrouvées.
0
ω pe
ω UH
ω LH
ω ce
ω ci
π
–
2
ω pe
ω UH
ω LH
ω ce
ω ci
0
π
–
2
Figure 8.14 Fréquences de résonance v en fonction de l’angle u pour les plasmas denses
vce < vpe et dilués vce > vpe.
Les résonances hybrides prenant le relais des résonances cyclotron suivant la direction de propagation. Les résonances étant définies par la relation k = +∞ leur analyse nécessite la prise en compte de phénomènes complémentaires pour régulariser
ce comportement singulier du modèle fluide ; ces phénomènes sont l’absorption et la
conversion de mode qui impliquent l’évaluation des composantes cinétiques du tenseur diélectrique. Par contre, l’analyse des coupures est directe, au voisinage d’une
coupure l’onde est évanescente et est réfléchie (Figure 8.15).
S
S
Résonance
Coupure
Figure 8.15 Résonances et coupures.
