6.2 Mobilité, diffusion, ionisation
201

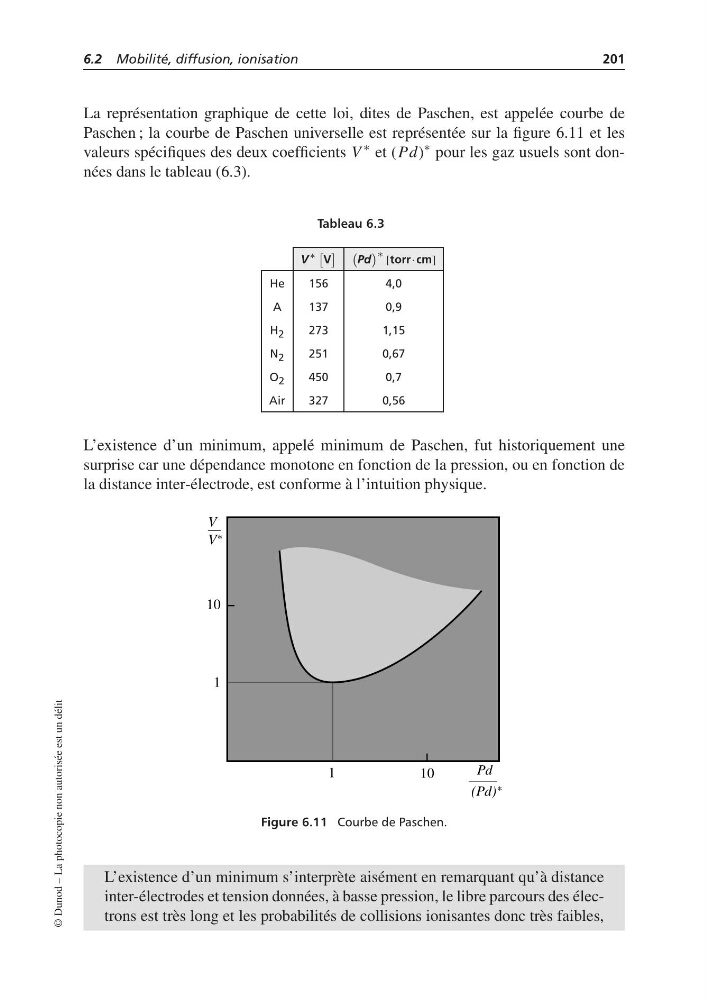

La représentation graphique de cette loi, dites de Paschen, est appelée courbe de
Paschen ; la courbe de Paschen universelle est représentée sur la figure 6.11 et les
valeurs spécifiques des deux coefficients V
∗ et (Pd)
∗ pour les gaz usuels sont données dans le tableau (6.3).
Tableau 6.3
V ∗
V
Pd
∗ [torr·cm]
He
156
4,0
A
137
0,9
H 2
273
1,15
N 2
251
0,67
O 2
450
0,7
Air
327
0,56
L’existence d’un minimum, appelé minimum de Paschen, fut historiquement une
surprise car une dépendance monotone en fonction de la pression, ou en fonction de
la distance inter-électrode, est conforme à l’intuition physique.
V
–
V *
Pd
–
(Pd) *
10
1
1
10
Figure 6.11 Courbe de Paschen.
L’existence d’un minimum s’interprète aisément en remarquant qu’à distance
inter-électrodes et tension données, à basse pression, le libre parcours des électrons est très long et les probabilités de collisions ionisantes donc très faibles,
© Dunod – La photocopie non autorisée est un délit
