3.8 Projections stéréographiques des cristaux cubiques
35

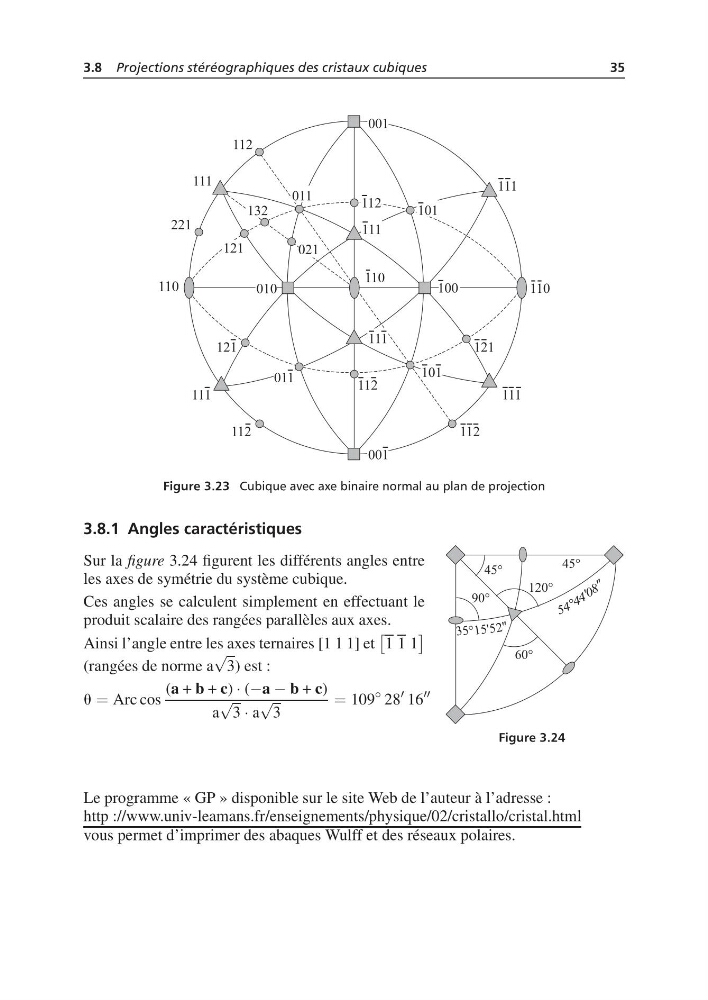

Figure 3.23 Cubique avec axe binaire normal au plan de projection
3.8.1 Angles caractéristiques
Sur la figure 3.24 figurent les différents angles entre
les axes de symétrie du système cubique.
Ces angles se calculent simplement en effectuant le
produit scalaire des rangées parallèles aux axes.
Ainsi l’angle entre les axes ternaires [1 1 1] et
1 1 1
(rangées de norme a
√
3) est :
u = Arc cos
(a + b + c) · (−a − b + c)
a
√
3 · a
√
3
= 109
◦ 28
16
Figure 3.24
Le programme « GP » disponible sur le site Web de l’auteur à l’adresse :
http ://www.univ-leamans.fr/enseignements/physique/02/cristallo/cristal.html
vous permet d’imprimer des abaques Wulff et des réseaux polaires.
