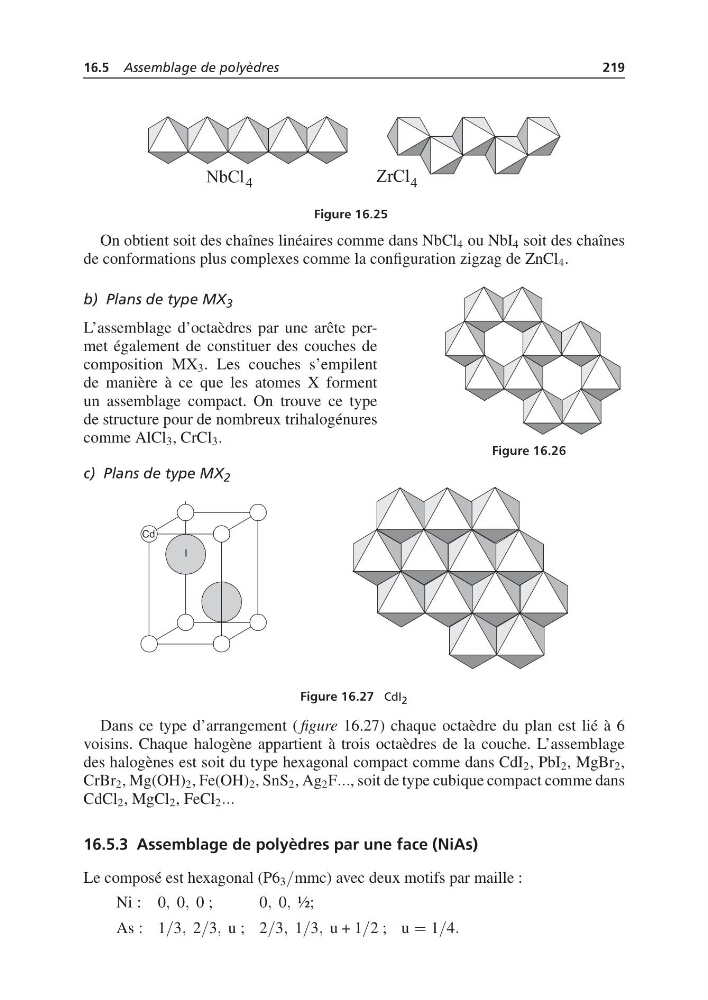

16.5 Assemblage de polyèdres
219
Figure 16.25
On obtient soit des chaînes linéaires comme dans NbCl 4 ou NbI 4 soit des chaînes
de conformations plus complexes comme la configuration zigzag de ZnCl 4 .
b) Plans de type MX 3
L’assemblage d’octaèdres par une arête permet également de constituer des couches de
composition MX 3 . Les couches s’empilent
de manière à ce que les atomes X forment
un assemblage compact. On trouve ce type
de structure pour de nombreux trihalogénures
comme AlCl 3 , CrCl 3 .
Figure 16.26
c) Plans de type MX 2
Figure 16.27 CdI 2
Dans ce type d’arrangement ( figure 16.27) chaque octaèdre du plan est lié à 6
voisins. Chaque halogène appartient à trois octaèdres de la couche. L’assemblage
des halogènes est soit du type hexagonal compact comme dans CdI 2 , PbI 2 , MgBr 2 ,
CrBr 2 , Mg(OH) 2 , Fe(OH) 2 , SnS 2 , Ag 2 F..., soit de type cubique compact comme dans
CdCl 2 , MgCl 2 , FeCl 2 ...
16.5.3 Assemblage de polyèdres par une face (NiAs)
Le composé est hexagonal (P6 3 /mmc) avec deux motifs par maille :
Ni : 0, 0, 0 ;
0, 0, ½;
As : 1/3, 2/3, u ; 2/3, 1/3, u + 1/2 ; u = 1/4.
