218
16 • Notions de cristallochimie

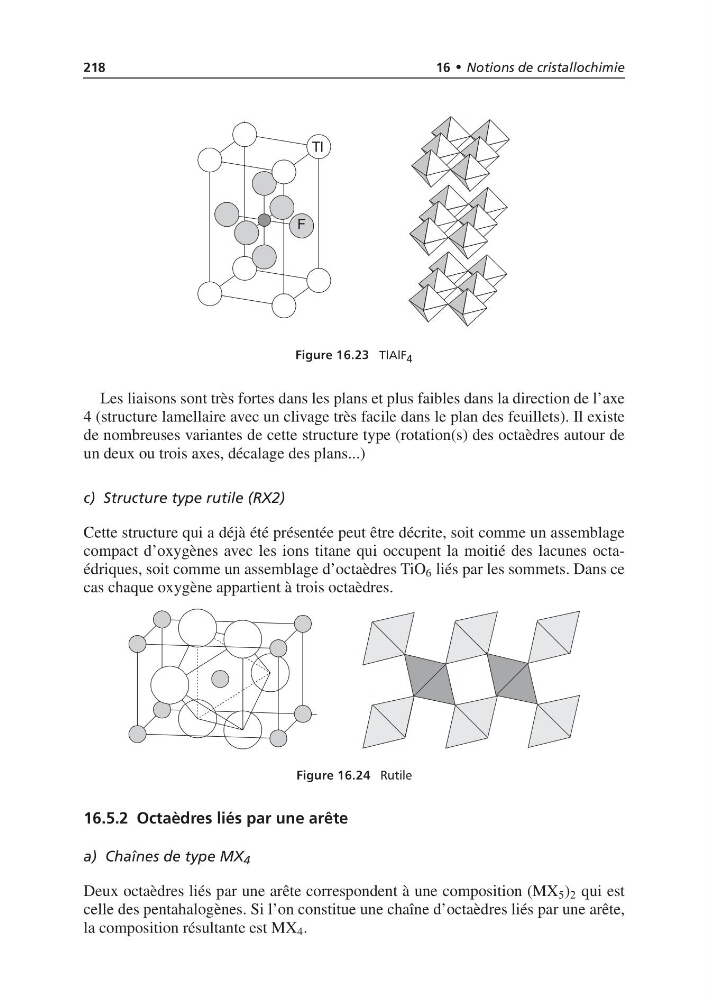

Figure 16.23 TlAlF 4
Les liaisons sont très fortes dans les plans et plus faibles dans la direction de l’axe
4 (structure lamellaire avec un clivage très facile dans le plan des feuillets). Il existe
de nombreuses variantes de cette structure type (rotation(s) des octaèdres autour de
un deux ou trois axes, décalage des plans...)
c) Structure type rutile (RX2)
Cette structure qui a déjà été présentée peut être décrite, soit comme un assemblage
compact d’oxygènes avec les ions titane qui occupent la moitié des lacunes octaédriques, soit comme un assemblage d’octaèdres TiO 6 liés par les sommets. Dans ce
cas chaque oxygène appartient à trois octaèdres.
Figure 16.24 Rutile
16.5.2 Octaèdres liés par une arête
a) Chaînes de type MX 4
Deux octaèdres liés par une arête correspondent à une composition (MX 5 ) 2 qui est
celle des pentahalogènes. Si l’on constitue une chaîne d’octaèdres liés par une arête,
la composition résultante est MX 4 .
