170
13 • Méthodes de diffraction sur poudres

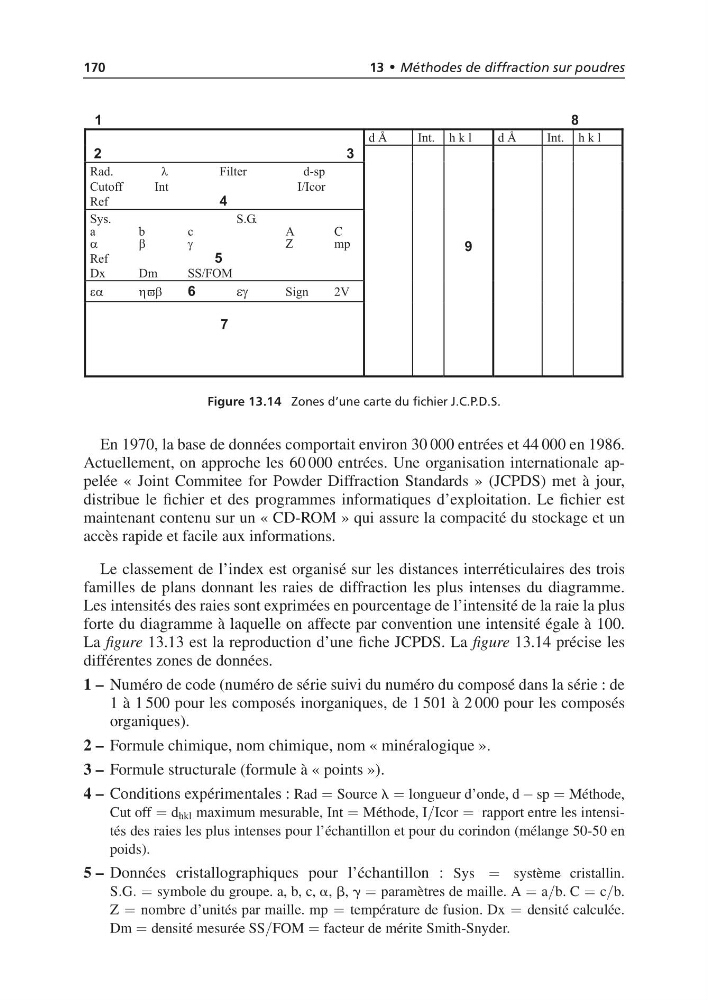

Figure 13.14 Zones d’une carte du fichier J.C.P.D.S.
En 1970, la base de données comportait environ 30 000 entrées et 44 000 en 1986.
Actuellement, on approche les 60 000 entrées. Une organisation internationale appelée « Joint Commitee for Powder Diffraction Standards » (JCPDS) met à jour,
distribue le fichier et des programmes informatiques d’exploitation. Le fichier est
maintenant contenu sur un « CD-ROM » qui assure la compacité du stockage et un
accès rapide et facile aux informations.
Le classement de l’index est organisé sur les distances interréticulaires des trois
familles de plans donnant les raies de diffraction les plus intenses du diagramme.
Les intensités des raies sont exprimées en pourcentage de l’intensité de la raie la plus
forte du diagramme à laquelle on affecte par convention une intensité égale à 100.
La figure 13.13 est la reproduction d’une fiche JCPDS. La figure 13.14 précise les
différentes zones de données.
1 – Numéro de code (numéro de série suivi du numéro du composé dans la série : de
1 à 1 500 pour les composés inorganiques, de 1 501 à 2 000 pour les composés
organiques).
2 – Formule chimique, nom chimique, nom « minéralogique ».
3 – Formule structurale (formule à « points »).
4 – Conditions expérimentales : Rad = Source l = longueur d’onde, d − sp = Méthode,
Cut off = d hkl maximum mesurable, Int = Méthode, I/Icor = rapport entre les intensités des raies les plus intenses pour l’échantillon et pour du corindon (mélange 50-50 en
poids).
5 – Données cristallographiques pour l’échantillon : Sys = système cristallin.
S.G. = symbole du groupe. a, b, c, a, b, g = paramètres de maille. A = a/b. C = c/b.
Z = nombre d’unités par maille. mp = température de fusion. Dx = densité calculée.
Dm = densité mesurée SS/FOM = facteur de mérite Smith-Snyder.
